Qu'est-ce qu'un alimentateur vibrant à goulotte ? Structure et protection contre l'usure expliquées

Si vous travaillez dans l'exploitation minière, l'extraction en carrière, le traitement des minéraux, la métallurgie ou la manutention de vrac, vous avez probablement déjà utilisé un distributeur vibrant pour maintenir un flux de matière régulier depuis des silos, des trémies ou des stocks vers les concasseurs, cribles et équipements de tri en aval. Parmi les styles de distributeurs courants, le distributeur vibrant à auge se distingue pour les applications abrasives à usage intensif, où l'impact et l'usure par glissement détruisent rapidement les équipements d'alimentation ordinaires.

Chez VRV, nous concevons des distributeurs vibrants à auge motorisés construits autour d'une vérité essentielle : la protection contre l'usure n'est pas une solution universelle. Différentes zones à l'intérieur de l'auge subissent des schémas d'usure complètement différents, c'est pourquoi notre configuration à double blindage sépare la protection contre les impacts de la protection contre le transport.

Fonctionnement d'un distributeur vibrant à auge

Un distributeur vibrant à auge utilise deux moteurs à vibration comme source d'excitation. La rotation synchronisée de blocs excentrés à l'intérieur des moteurs crée une force d'excitation linéaire directionnelle. Cette force pousse l'ensemble de l'auge à effectuer de petites vibrations de va-et-vient rapides.

Le minerai en vrac, les granulats ou les matériaux granulaires à l'intérieur de l'auge se soulèvent et glissent vers l'avant à chaque cycle de vibration. Les opérateurs ajustent facilement le débit d'alimentation via des variateurs de fréquence, adaptant le débit d'alimentation à la capacité de votre circuit de concassage et de criblage.

Contrairement aux distributeurs à bande, il n'y a pas de bande flexible qui risque de se déchirer ou de s'étirer. Contrairement aux distributeurs à vis, il n'y a aucun risque de blocage avec de grosses particules de roche pointues. Cette disposition mécanique simple rend le distributeur vibrant à auge idéal pour un fonctionnement continu 24 h/24 et 7 j/7 dans des environnements de traitement minéral difficiles.

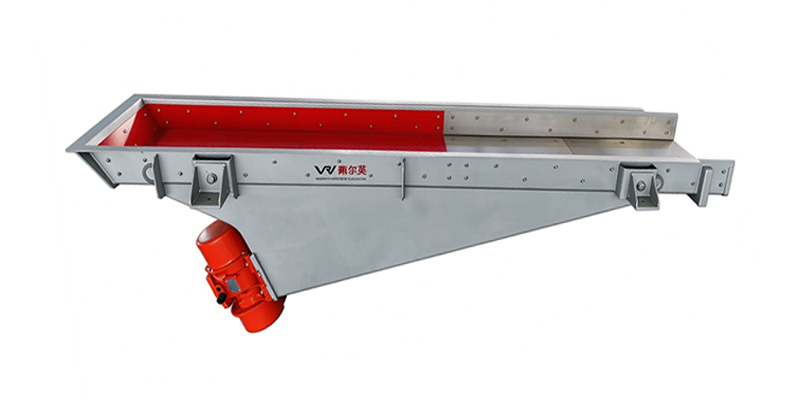

Structure principale d'un distributeur vibrant à auge motorisé

L'ensemble de la machine peut être décomposé en quatre sous-ensembles principaux :

1. Auge du distributeur : Le canal ouvert où circulent les matériaux. Elle forme l'épine dorsale structurelle et supporte l'impact direct des matériaux et l'abrasion.
2. Moteur de vibration : L'unité d'excitation montée sous le corps de l'auge, fournissant une force vibratoire contrôlée.
3. Brides de suspension / de support : Pattes et embases pour un montage suspendu ou une installation posée au sol.
4. Ensemble de ressorts d'amortissement : Isole les vibrations des fondations du bâtiment ou des structures porteuses en acier et stabilise l'amplitude de fonctionnement.

La pièce la plus critique pour l'entretien n'est pas le châssis ou le moteur — c'est le système de blindage remplaçable boulonné à l'intérieur de l'auge.

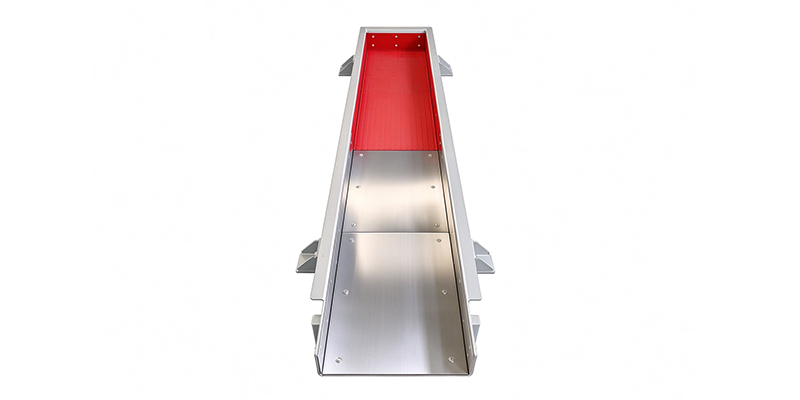

Protection contre l'usure : notre conception à double blindage (blindage durci + blindage en acier résistant à l'usure)

La plupart des distributeurs vibrants standard ne sont revêtus que d'une seule nuance de plaque d'usure sur l'ensemble de l'auge. Cela crée un compromis : soit vous dépensez trop pour un rechargement dur complet dans les zones présentant une usure par glissement modérée, soit vous installez des blindages en acier généraux qui tombent rapidement en panne dans la zone d'impact élevé à l'entrée.

Notre disposition optimisée résout ce déséquilibre :

• Blindages durcis rouges : Installés dans la zone d'impact de chute du matériau. Le rechargement par superposition de carbure de chrome gère les impacts ponctuels importants et l'abrasion par gougeage causée par le minerai pointu et grossier ainsi que la roche concassée. Cette zone supporte le gros de la chute des matériaux, de sorte que les blindages durcis prolongent considérablement les intervalles de service ici.
• Blindages argentés en acier résistant à l'usure : Disposés le long de la section de transport en aval. Cette zone subit un frottement de glissement constant plutôt qu'un impact lourd. L'acier anti-usure de qualité supérieure offre une résistance stable à l'abrasion à un coût plus raisonnable qu'une couverture de rechargement dur complète.

Tous les blindages sont remplaçables par boulonnage. Lorsque les seuils d'usure sont atteints, les équipes de maintenance remplacent les plaques individuelles sans démonter tout le corps du distributeur. Cela réduit les temps d'arrêt et diminue les dépenses d'exploitation à long terme.

Applications typiques

Ce style de distributeur vibrant à auge convient aux matériaux en vrac à haute abrasion, notamment la pierre concassée, le granit, le basalte, le minerai de fer, le charbon, les granulats minéraux et le laitier métallurgique. Il est largement déployé en amont des concasseurs à mâchoires primaires, des concasseurs à cône et des cribles vibrants à plusieurs étages.

Nous personnalisons la largeur, la longueur, l'épaisseur du blindage et le style de montage de l'auge pour l'adapter à la densité de votre matériau, à la taille maximale des blocs et à la capacité requise en tonnes par heure.

Dernières réflexions

Un distributeur vibrant bien conçu est bien plus qu'une simple goulotte à matériaux. Sa stratégie de blindage détermine directement le temps de fonctionnement de votre usine, votre budget en pièces de rechange et la stabilité globale de votre production. La conception à division de zones associant un blindage durci et un blindage en acier anti-usure vous offre une durabilité équilibrée et une efficacité économique pour les tâches d'alimentation abrasive.

Si vous évaluez un distributeur vibrant à auge pour votre ligne de concassage ou de traitement des minéraux, contactez VRV pour obtenir des dessins techniques, des recommandations de disposition des blindages et un devis adapté à vos conditions de matériaux.
