Alimentateur vibrant électromagnétique

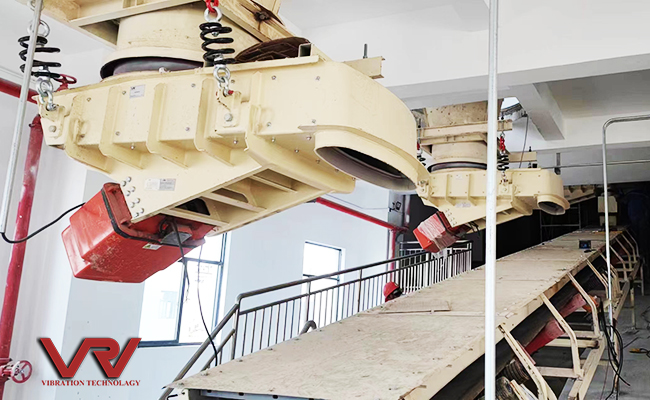

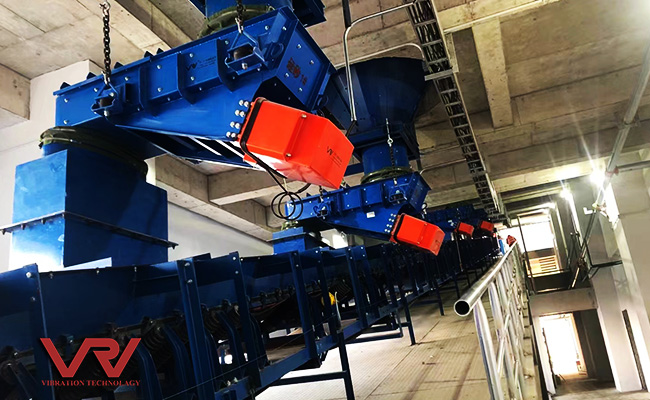

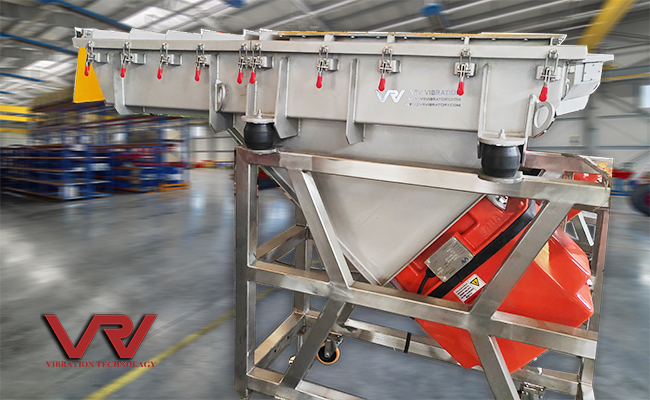

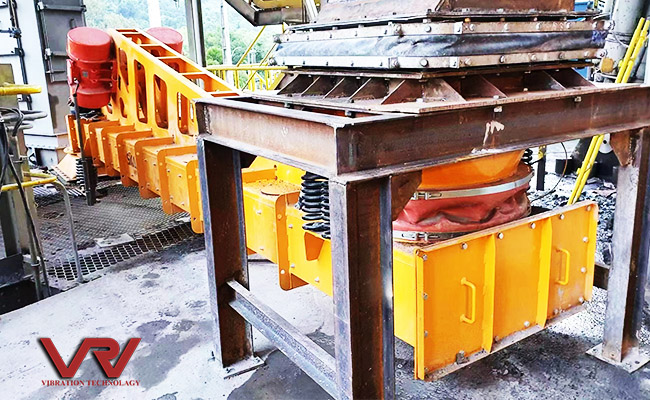

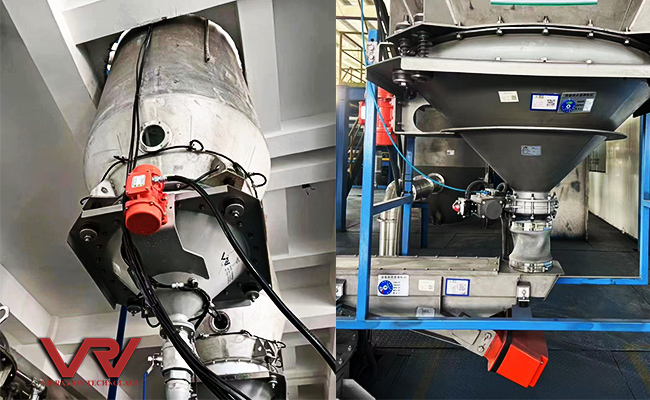

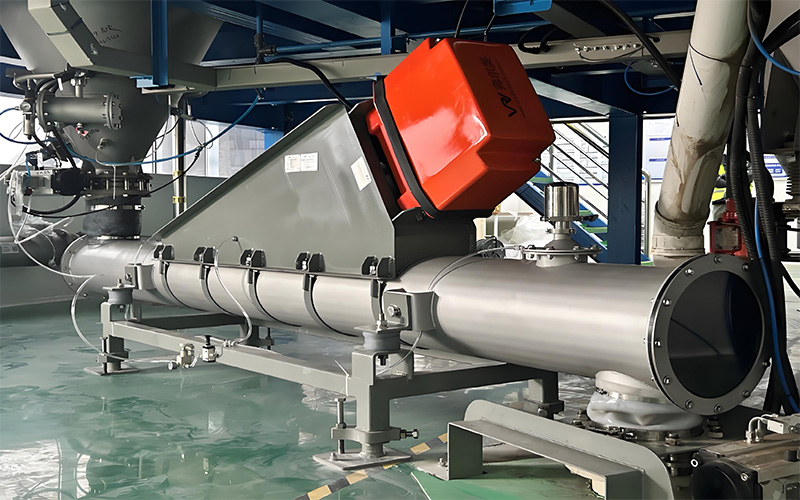

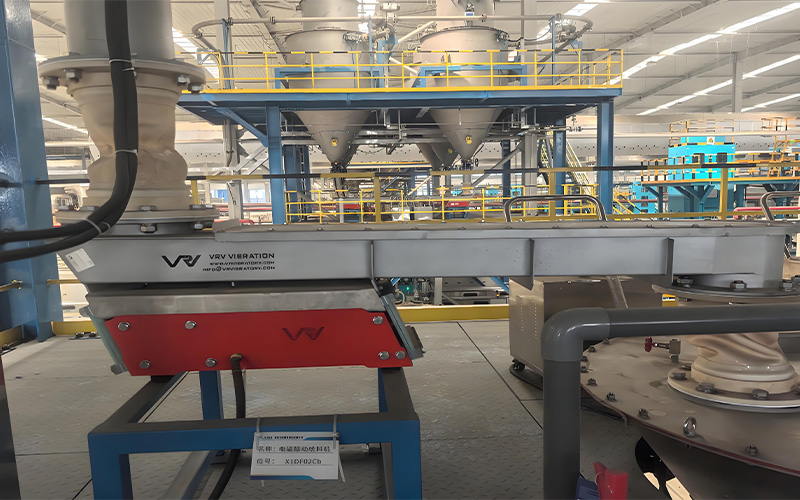

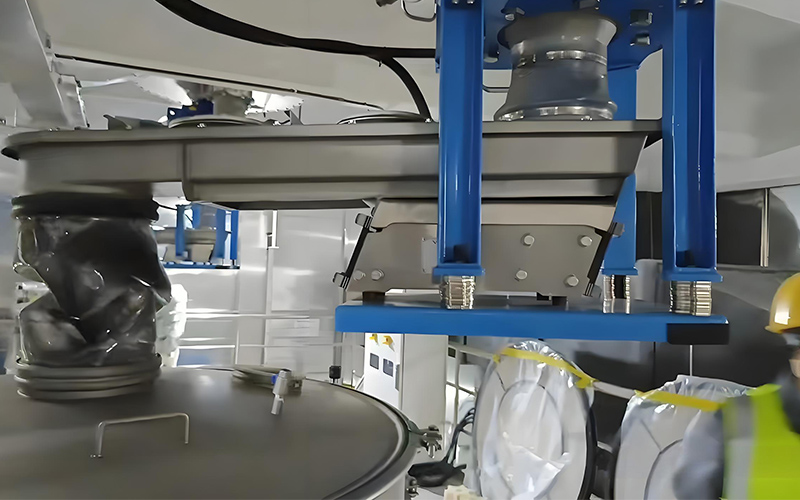

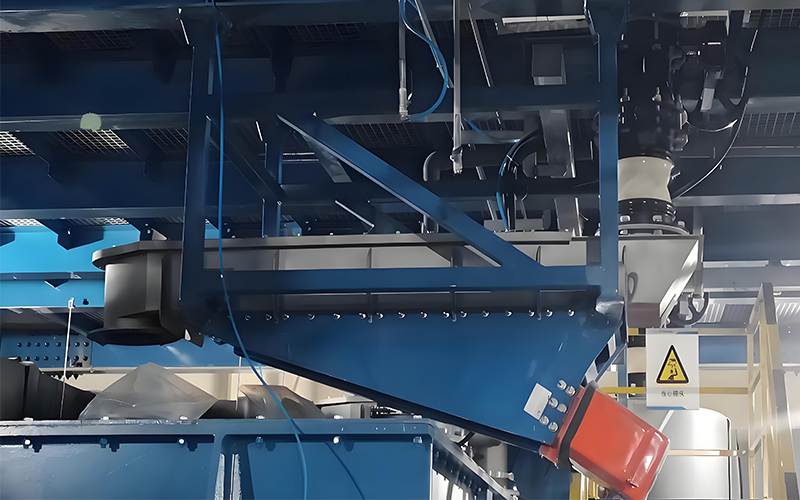

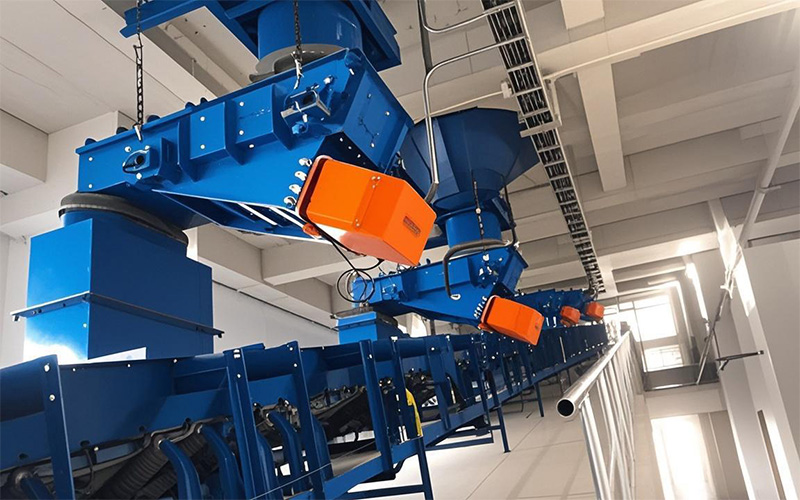

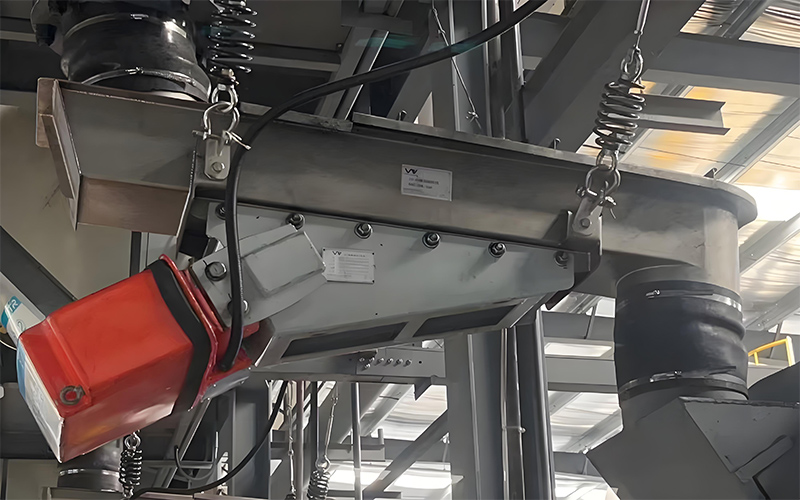

Application et projet sur site d'un alimentateur vibrant électromagnétique Cas ——

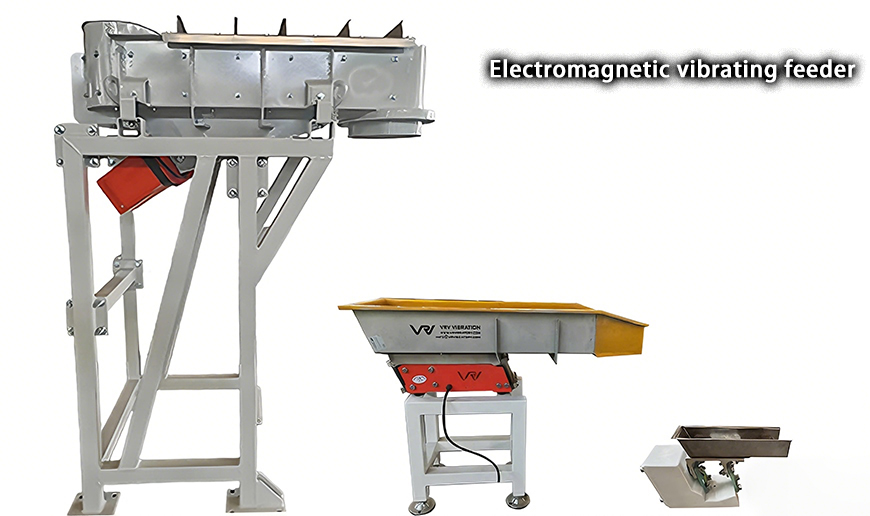

Un alimentateur vibrant électromagnétique (Également appelé alimentateur vibrant électromagnétique) est une machine de convoyage industrielle spécialisée qui utilise la force électromagnétique pour transporter des matériaux en vrac. Sa fonction principale est de convoyer de manière uniforme et quantitative. poudres, morceaux et matériaux granulaires Des trémies aux équipements de traitement en aval, ce doseur se distingue par sa structure simple, son format compact et sa faible consommation d'énergie. Entraîné par un vibrateur électromagnétique, il ne nécessite aucun composant de transmission mécanique. Ses principaux atouts résident dans sa grande précision d'alimentation et sa facilité de réglage : le débit peut être ajusté avec précision en contrôlant le courant d'entrée, ce qui permet de moduler la fréquence de vibration. De plus, ce doseur offre un fonctionnement fluide, un faible niveau sonore et des coûts de maintenance réduits, ce qui en fait un choix fiable pour le transport de produits en vrac dans les industries agroalimentaires, minières, métallurgiques et chimiques.

Principe de fonctionnement d'un alimentateur vibrant électromagnétique

Un alimentateur vibrant électromagnétique se compose de quatre éléments principaux : un vibrateur électromagnétique, une trémie/un tube vibrant, un châssis de support et un contrôleur. Chaque élément remplit une fonction spécifique, et leur fonctionnement coordonné permet un transport stable et quantitatif de matériaux en vrac.

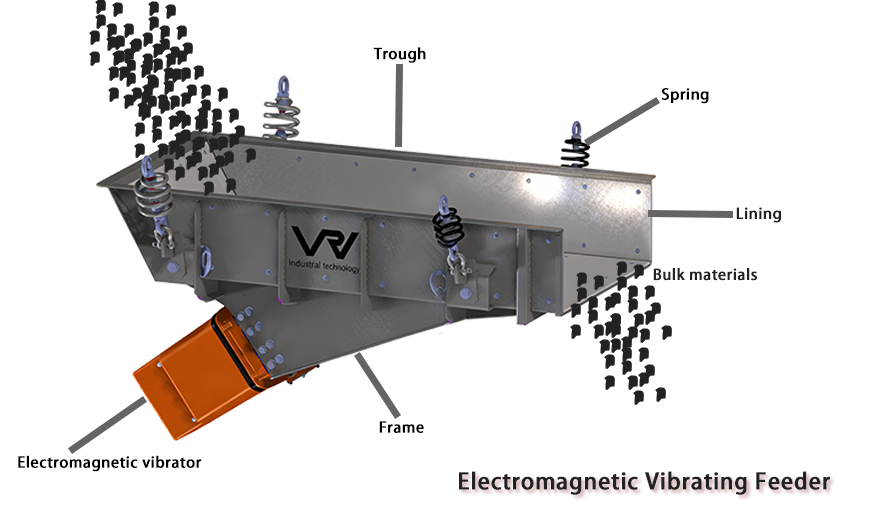

—— Schéma de structure d'un alimentateur vibrant électromagnétique – Composants principaux et flux de matériaux ——

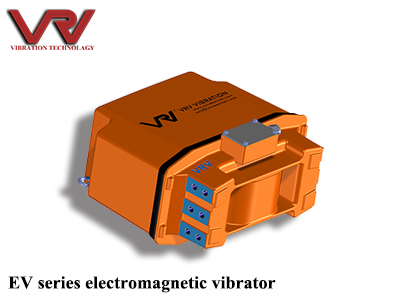

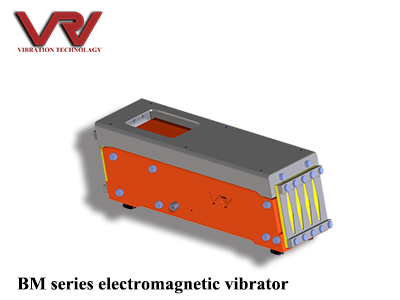

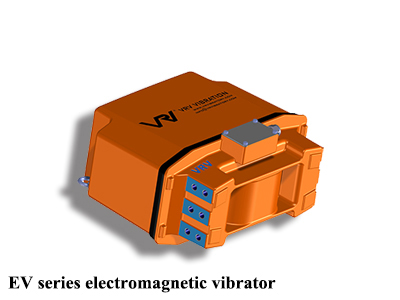

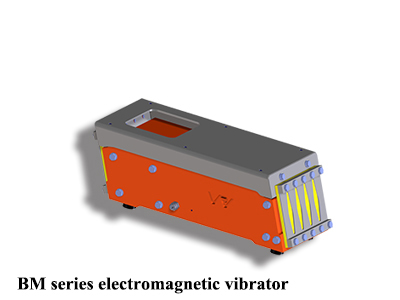

1. Le vibrateur électromagnétique sert de noyau énergétique Le dispositif d'alimentation, composé d'une bobine électromagnétique et d'un noyau de fer, est alimenté par une source de courant alternatif. Il génère une force électromagnétique contrôlable qui actionne directement la trémie/le tube vibrant pour produire une vibration régulière, source d'énergie essentielle au transport des matériaux.

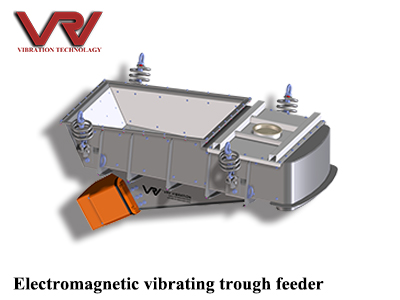

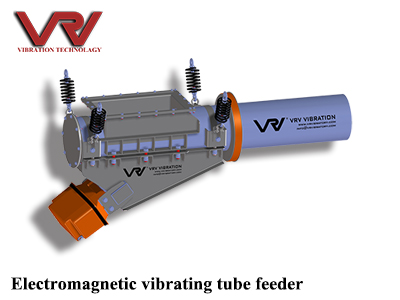

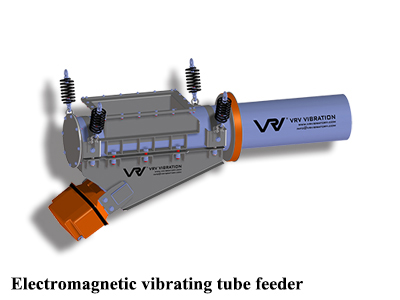

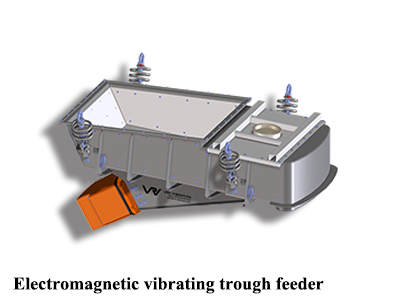

2. Le auge vibrante Le tube est la structure porteuse de matériaux, dont la forme, la taille et le matériau sont adaptés aux propriétés du matériau transporté et aux exigences d'alimentation sur site. Il est disponible en auge rectangulaire ou de type tubulaire, avec des conceptions structurelles ouvertes et fermées ; les principaux matériaux comprennent l'acier au carbone et l'acier inoxydable de qualité alimentaire, ce qui le rend adaptable aux besoins de transport de matériaux des industries du verre, de l'alimentation, de la quincaillerie et autres.

3. Le cadre de support sert à maintenir et fixer la goulotte/le tube vibrant, assurant ainsi son fonctionnement stable en cas de vibrations. Il offre également des propriétés d'amortissement des vibrations, minimisant efficacement la transmission des vibrations de l'alimentateur à l'environnement. Pour des exigences spécifiques sur site, une configuration de montage suspendu est également possible.

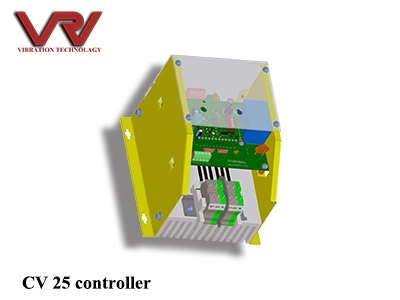

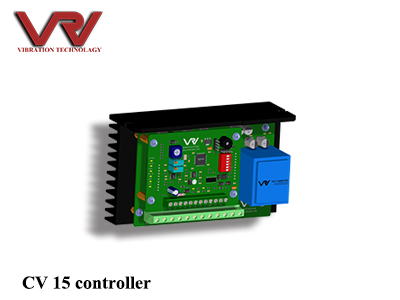

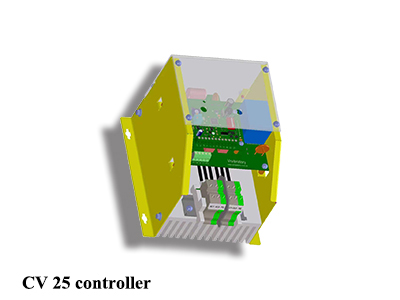

4. Le contrôleur est le noyau de contrôle pour l'état de fonctionnement du doseur. En ajustant les paramètres clés (par exemple, le courant d'entrée, la fréquence et l'amplitude de vibration) sur le contrôleur, la capacité d'alimentation et la vitesse de convoyage du doseur peuvent être régulées avec précision, répondant ainsi parfaitement aux exigences variables de convoyage de matériaux des différents processus de production.

Avantages du distributeur vibrant électromagnétique

1. Contrôle précis de l'alimentation

Le alimentateur vibrant électromagnétique Ce système permet un contrôle précis du débit de matériau transporté grâce au réglage de la fréquence et de l'amplitude de vibration du vibrateur électromagnétique. Les utilisateurs peuvent ainsi effectuer des ajustements fins en fonction de leurs besoins de production spécifiques, garantissant un dosage précis du matériau conforme aux exigences de divers procédés industriels.

2. efficacité énergétique

Doté d'un vibrateur électromagnétique à haut rendement, ce doseur offre un rendement de transfert d'énergie supérieur et une consommation d'énergie réduite par rapport aux doseurs à transmission mécanique traditionnels. De plus, la faible inertie du vibrateur électromagnétique permet une réponse rapide au démarrage et à l'arrêt, minimisant ainsi le gaspillage d'énergie lors des opérations de production intermittentes.

3. Fonctionnement stable et fiable

Grâce à sa structure simplifiée sans composants de transmission mécanique, l'alimentateur vibrant électromagnétique réduit considérablement les risques de pannes mécaniques et d'arrêts imprévus. Le vibrateur électromagnétique ajuste en temps réel la fréquence et l'amplitude de vibration en fonction du débit de matière, garantissant ainsi un transport continu et stable et prévenant efficacement les blocages et l'accumulation de matériau.

4. Adaptabilité de la production flexible

Conçu pour une planification de production flexible, le doseur permet un ajustement rapide de la capacité d'alimentation grâce au contrôle du courant d'entrée du vibrateur électromagnétique. Cette flexibilité lui permet de s'adapter sans difficulté aux fluctuations d'approvisionnement en matières premières et aux variations de la demande de production, et ce, pour différents lots et étapes du flux de production.

5. Faible entretien et fonctionnement silencieux

Contrairement aux alimentateurs mécaniques traditionnels, ce modèle électromagnétique ne nécessite aucun lubrifiant et ne comporte aucune pièce de transmission sujette à l'usure, ce qui simplifie considérablement la maintenance. L'élimination des frottements mécaniques réduit également le bruit et les vibrations, offrant ainsi un environnement de travail plus silencieux et plus confortable pour le personnel sur site.

Guide de sélection des alimentateurs vibrants électromagnétiques

Pour optimiser les performances et la durée de vie de votre alimentateur vibrant électromagnétique, il est essentiel de choisir le modèle adapté aux propriétés spécifiques de vos matériaux, à vos exigences de production et aux normes industrielles. Vous trouverez ci-dessous un guide structuré pour vous aider à faire un choix éclairé, ainsi que des exemples d'applications industrielles clés où nos alimentateurs offrent une valeur ajoutée exceptionnelle.

1. Caractéristiques des matériaux

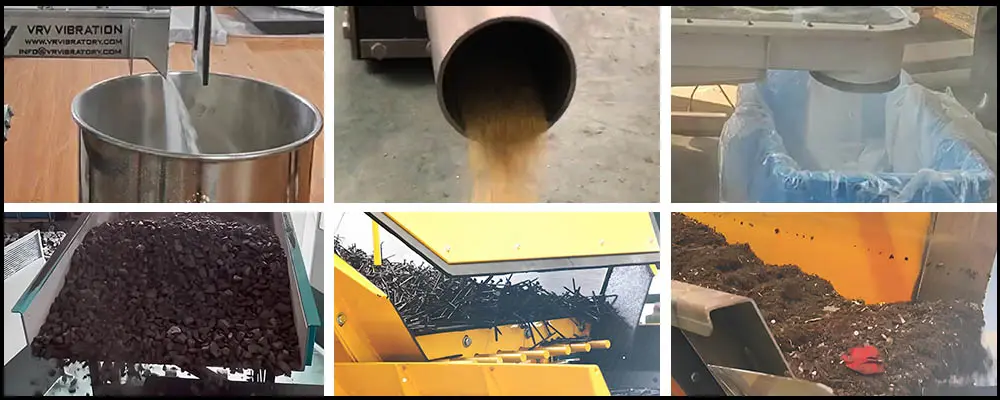

Applications des alimentateurs vibrants électromagnétiques avec divers matériaux en vrac

Lors du choix d'un alimentateur vibrant électromagnétique, nom du matériau, masse volumique apparente et granulométrie sont des paramètres essentiels qui constituent le fondement de votre choix. De plus, des facteurs critiques tels que le matériau angle de talus naturel, température ambiante de fonctionnement et fluidité Des informations complémentaires permettent d'optimiser les performances et la compatibilité. Pour les poudres fines et cohésives à faible fluidité, nous recommandons un doseur tubulaire étanche avec paramètres de vibration réglables afin d'éviter la formation de ponts et d'assurer un débit régulier. Pour les matériaux granulaires ou grumeleux à angle de talus élevé, un doseur à auge, avec une inclinaison plus importante et une amplitude de vibration plus élevée, est idéal pour faciliter un écoulement fluide. Dans les environnements à haute température ou corrosifs, le choix d'un doseur en acier inoxydable ou résistant à la chaleur garantit durabilité et fiabilité.

2. Besoins en capacité et en production

Adaptez la puissance et l'amplitude de vibration du vibromasseur électromagnétique à vos besoins. capacité de manutention horaire . Pour les applications exigeant un dosage et un mélange de haute précision, comme la formulation alimentaire et le mélange de produits chimiques, nous recommandons des modèles dotés de régulation de vitesse variable pour assurer une précision d'alimentation stable de ±1% .

3. Matériau de construction

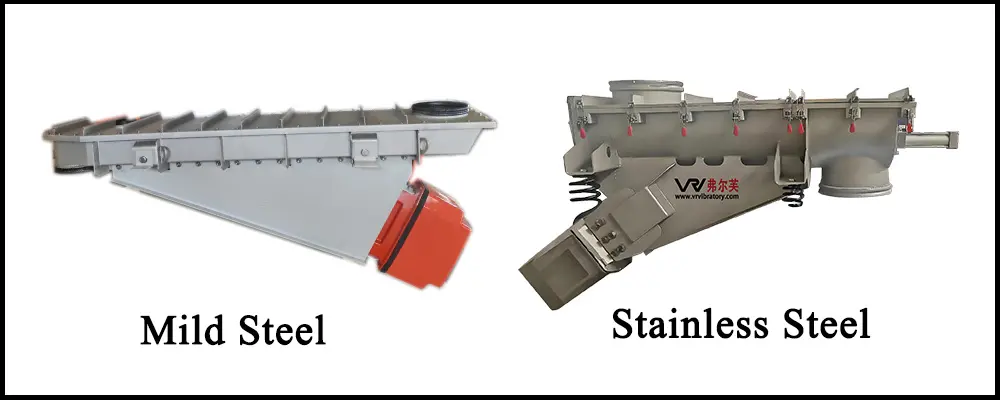

Alimentateur vibrant électromagnétique : Construction en acier doux ou en acier inoxydable

Le matériau de contact du distributeur vibrant électromagnétique est un facteur déterminant pour son niveau d'hygiène, sa résistance à la corrosion et sa durée de vie. Pour les applications industrielles générales utilisant des matériaux non corrosifs et ne présentant pas d'exigences d'hygiène particulières (comme les mines, la métallurgie et les matériaux de construction), acier au carbone est l'option la plus économique, offrant une résistance et une durabilité fiables. Elle convient aux applications agroalimentaires, chimiques et industrielles légères nécessitant un nettoyage de base et une protection antirouille. acier inoxydable 304 Il est recommandé pour sa surface lisse, sa facilité de nettoyage et sa résistance modérée à la corrosion. Pour les environnements de travail exigeant une hygiène élevée, corrosifs ou en contact avec des aliments (y compris les ingrédients alimentaires, les matières premières pharmaceutiques et les additifs chimiques). acier inoxydable 316L est le choix optimal, car il répond aux normes d'hygiène internationales les plus strictes et offre une résistance supérieure à la corrosion ainsi que des performances stables à long terme.

4. Distance de transmission

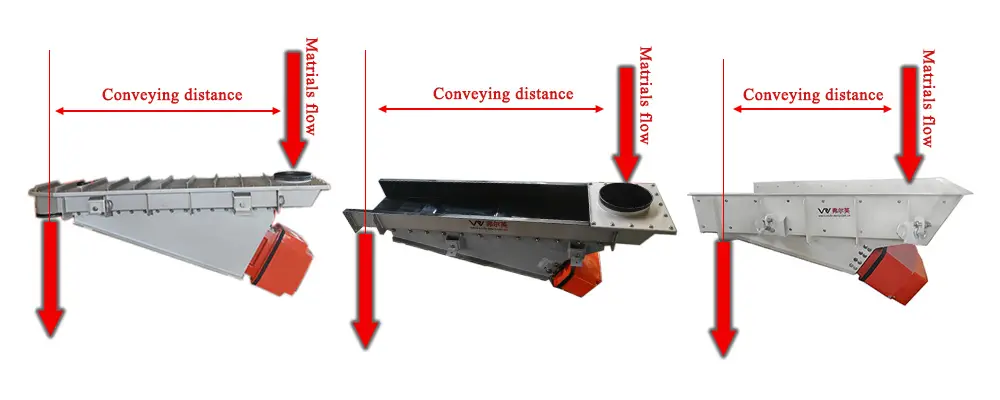

Alimentateur vibrant électromagnétique : Diagramme de distance de transport et de flux de matière

Distance de transmission, définie comme la distance centrale entre l'entrée d'alimentation et la sortie de décharge Le choix d'un alimentateur vibrant électromagnétique adapté dépend de plusieurs facteurs. Pour les applications de convoyage sur de courtes distances, les modèles standard garantissent un flux de matière stable et régulier. Pour les transferts sur moyennes et longues distances, nous recommandons des alimentateurs dotés de paramètres de vibration optimisés et d'une trémie ou d'un tube renforcé afin de maintenir une alimentation constante sur toute la longueur du trajet.

5. Dimensions d'entrée et de sortie

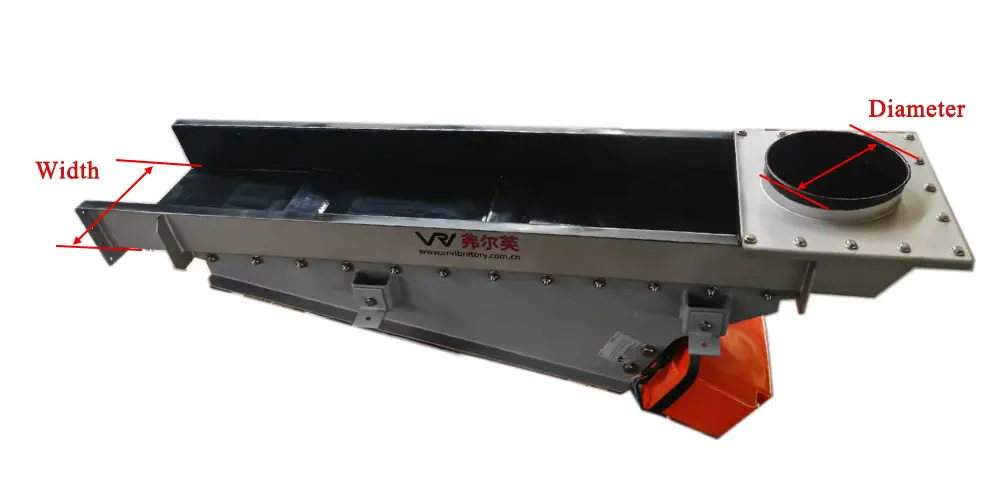

Alimentateur vibrant électromagnétique : Schéma des dimensions d’entrée et de sortie (largeur de la goulotte et diamètre de sortie)

Les dimensions d'entrée et de sortie sont des paramètres d'adaptation essentiels pour le doseur vibrant électromagnétique. Elles doivent être déterminées en fonction du diamètre de raccordement de vos équipements en amont et en aval (silos, trémies, machines de traitement, etc.) afin de garantir un écoulement fluide du matériau, d'éviter les déversements et les obstructions. Des ouvertures d'entrée et de sortie correctement dimensionnées contribuent également à maintenir une efficacité d'alimentation stable et s'adaptent à vos exigences réelles de débit et de granulométrie.

6. Finitions de surface intérieures et extérieures

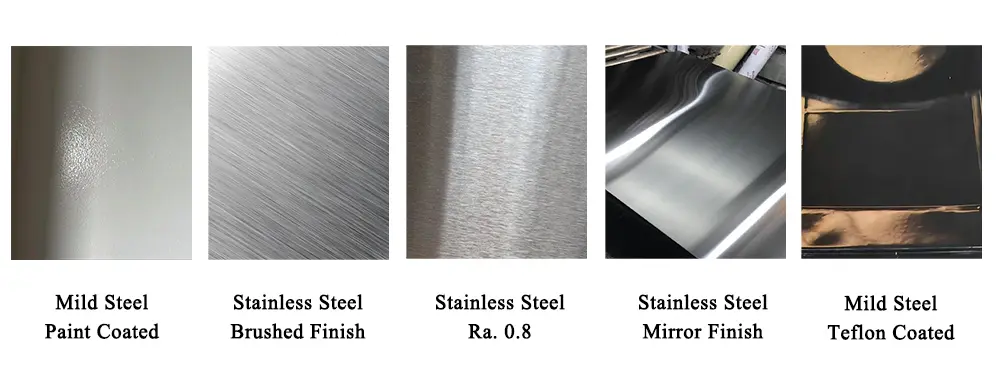

Alimentateur vibrant électromagnétique : Finitions de surface internes et externes courantes

Le traitement de surface des faces interne et externe du doseur influe directement sur la facilité de nettoyage, la résistance à la corrosion et la durée de vie. Pour les applications industrielles courantes, les finitions de surface standard, telles que le sablage ou le revêtement protecteur, offrent une résistance fiable à l'usure et à la rouille. Dans les secteurs agroalimentaire, pharmaceutique et autres environnements exigeant une hygiène irréprochable, le polissage mécanique ou le polissage miroir sont recommandés : ils créent une surface lisse et antiadhésive, facile à nettoyer et qui empêche l'accumulation de matières ou la contamination bactérienne. En milieu corrosif, des traitements de surface anticorrosion spécifiques peuvent être appliqués afin d'améliorer encore la durabilité dans des conditions d'utilisation difficiles.

7. Contraintes d'installation

8. Normes industrielles

Spécifications du distributeur vibrant électromagnétique

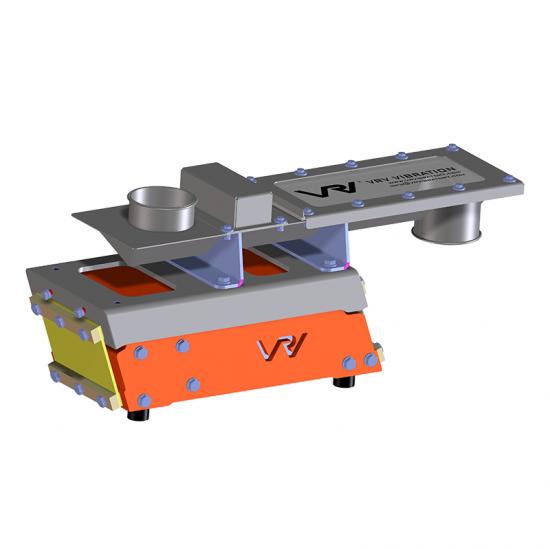

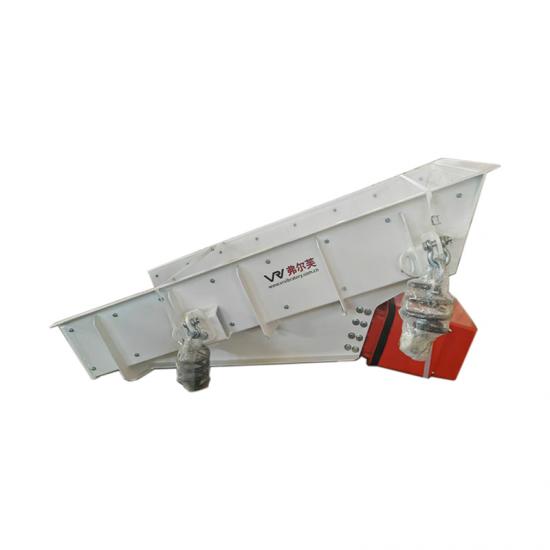

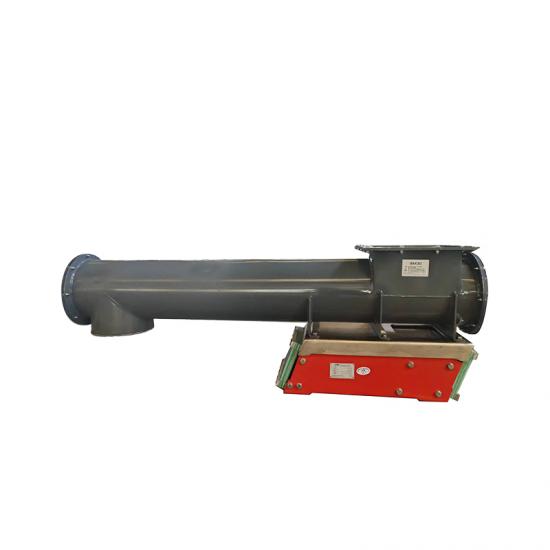

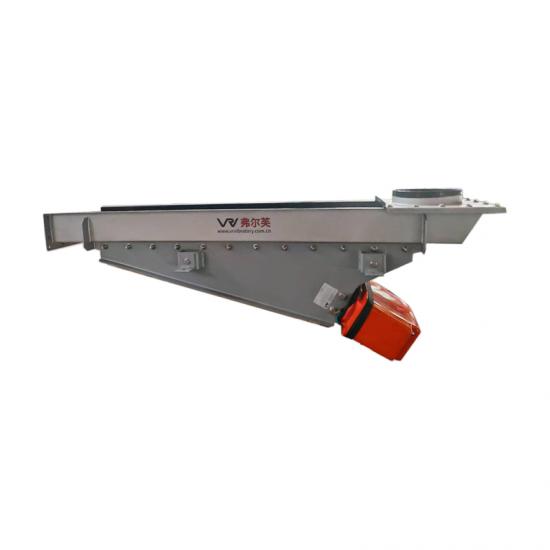

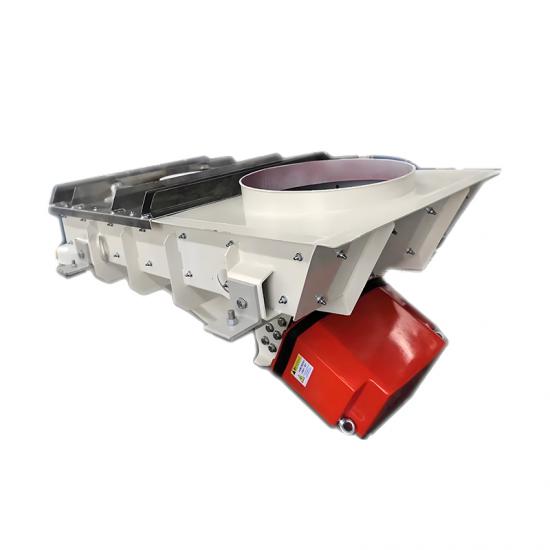

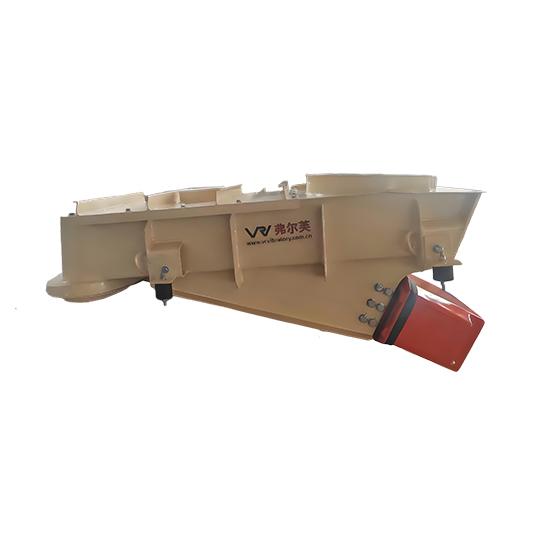

Alimentateurs vibrants électromagnétiques personnalisés de différentes tailles

Fonctions de l'alimentateur vibrant électromagnétique

1. Transport de matériaux : Extraire les matériaux en vrac, granulaires et pulvérulents des équipements de stockage tels que les trémies et les silos, et les acheminer sans encombre vers les équipements de traitement en aval, notamment les concasseurs et les tamiseurs.

2. Alimentation uniforme : Contrôlez précisément le débit de matière en ajustant la fréquence et l'amplitude des vibrations, évitant ainsi les interruptions ou les pertes d'efficacité dans les équipements en aval dues à une suralimentation ou à une sous-alimentation.

3. Dépistage préliminaire : Utiliser les vibrations pour séparer les fines impuretés ou les particules non conformes du matériau, assurant ainsi une purification préliminaire en vue d'un traitement ultérieur.

4. Alimentation directionnelle : En ajustant l'angle d'inclinaison et la direction des vibrations de l'équipement, les matériaux peuvent être répartis uniformément sur l'équipement de réception le long d'une trajectoire définie, garantissant ainsi une qualité de traitement constante.

FAQ

Q1. Est-ce compatible avec les caractéristiques des matériaux utilisés ? Par exemple, la granulométrie, l’humidité et la corrosivité des matériaux sont-elles compatibles avec l’équipement ? UN: Le distributeur vibrant électromagnétique présente une grande flexibilité de conception et peut être compatible avec des matériaux aux caractéristiques différentes.

Q2 La vitesse de convoyage peut-elle être contrôlée avec précision ? UN: Le doseur vibrant électromagnétique permet de régler précisément la vitesse de convoyage grâce à son contrôleur.

Q3. La tension et la fréquence peuvent-elles être personnalisées ? UN: Oui.

Q4 Le volume d'alimentation répond-il aux exigences de la ligne de production ? Une alimentation continue et uniforme est-elle possible ? UN: Le distributeur vibrant électromagnétique permet une alimentation continue, uniforme et intermittente.

Q5. Quelle est la stabilité opérationnelle de l'équipement ? Quels sont son taux de panne et sa durée de vie ? UN: Grâce à sa structure simple, l'alimentateur vibrant électromagnétique fonctionne de manière stable avec un faible taux de panne et a une durée de vie de 3 à 5 ans.

Q6. Comment installer et utiliser l'équipement ? UN: Le distributeur vibrant électromagnétique ne nécessite qu'une fixation sur site à l'aide de supports et de suspensions et peut être utilisé après son installation.

Q7. Quelle est la durée de la période de garantie ? UN: Un an.

Q8. Quelles sont vos conditions de prix et de paiement ? UN: EUR et USD ; EXM/FOB/CIF

Q9. Comment garantir la qualité ? UN: VRV attribue à chaque équipement un numéro de série unique, permettant ainsi un suivi aisé des paramètres de conception et un service après-vente optimal pendant de nombreuses années. VRV assure la responsabilité de chaque équipement de façon permanente. Tout problème survenant durant le cycle de vie d'un équipement vibratoire VRV sera analysé par nos ingénieurs afin de trouver la solution la plus adaptée. Notre entreprise se tient également à la disposition des techniciens et ingénieurs de maintenance de nos clients et leur fournit des données de test ainsi que des conseils pour les aider à résoudre leurs problèmes.

Pour toute autre question, n'hésitez pas à nous contacter !

Applications des alimentateurs vibrants électromagnétiques

Industrie verrière : Dans le processus de fabrication du verre, le transport des matières premières telles que le sable de quartz, le carbonate de sodium et le calcaire est indissociable des alimentateurs vibrants à fentes. Ces alimentateurs transportent les matières premières de la trémie de stockage au four. Le recyclage du verre usagé fait également appel à des alimentateurs vibrants.

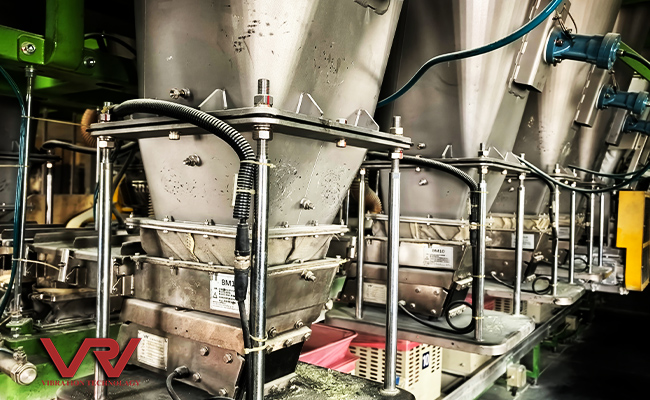

Industrie alimentaire : Les doseurs vibrants électromagnétiques tubulaires sont souvent utilisés dans l’industrie alimentaire en raison de leur précision d’alimentation, pour le transport de farine, de sucre, d’épices, de noix, de céréales, etc.

Industrie chimique : L’industrie chimique exige souvent une grande précision pour le transport des matériaux. Les petits alimentateurs vibrants électromagnétiques sont très répandus dans ce secteur en raison de leur taille réduite et de leur haute précision. Ils jouent un rôle essentiel dans les expériences en laboratoire et dans la production de produits en caoutchouc et en plastique.

De plus, les alimentateurs à vibration électromagnétique peuvent également être utilisés dans des secteurs tels que le charbon, les matériaux de construction, les produits pharmaceutiques, l'exploitation minière, etc., pour le transport et l'alimentation de matériaux en blocs, granulaires et pulvérulents.

---

---

---

---

---

---
