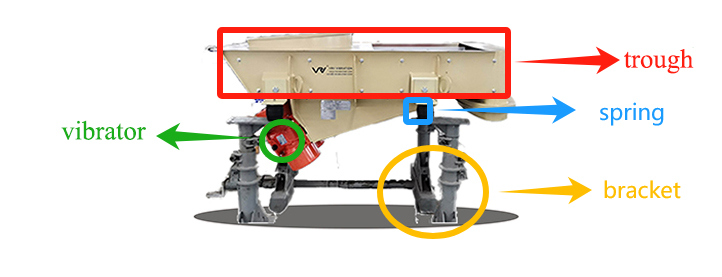

La Structure du convoyeur vibrant
Le vibrateur, en tant que partie la plus importante du chargeur vibrant, doit être sélectionné avec soin, un excellent vibrateur apportera une vibration forte et stable force et ne nécessite aucun entretien. Un mauvais vibrateur ne peut même pas transporter de matériaux eh bien, et nécessitent un entretien fréquent, cela doit perdre beaucoup de temps et coûter du temps. Il existe deux principaux types de vibrateurs : le premier est le vibrateur électromagnétique, le l'autre est un moteur vibrant.
Le moteur vibrant du convoyeur vibrant
Un moteur vibrant est un dispositif de source d'alimentation qui installe des excentriques Blocs aux deux extrémités de l'arbre du moteur pour générer des vibrations à travers le rotation du moteur. En principe, lorsque le moteur tourne, l'excentrique le bloc tourne également. Comme le centre de masse du bloc excentrique ne coïncide avec le centre de l'arbre du moteur, la force centrifuge est générée, faisant vibrer le moteur dans son ensemble.
Dans termes d'application, il est largement utilisé dans les alimentateurs vibrants, les tamis vibrants et d'autres équipements dans les industries minières, métallurgiques et autres, qui peuvent terminer efficacement le transport de matériaux, le criblage et d'autres travaux.
Avantages de moteurs vibrants :
1. Forte force d'excitation
2. Amplitude stable
3. Large gamme de fréquences et réglable
4. Forte adaptabilité
5. Bonne synchronisation de la combinaison multi-machine :
6. Petite taille et poids léger
7. Entretien simple
Inconvénients de moteurs vibrants :
1. La durée de vie du moteur est relativement courte
2. Générer du bruit mécanique
3. Exigences d'installation élevées
4. Peut causer des problèmes de résonance
5. Relativement élevé consommation d'énergie
L'électromagnétique vibrateur de convoyeur vibrant
Un Le vibrateur électromagnétique est un appareil qui génère des vibrations en utilisant le principe de l'induction électromagnétique. Ses principaux composants comprennent électro-aimants et induits. Lorsque l'alimentation CA est appliquée, la bobine du L'électro-aimant génère un champ magnétique alternatif, provoquant la mise en tension de l'armature. être attiré et libéré à plusieurs reprises. Le mouvement périodique de l'induit entraîne les composants de travail qui y sont connectés vibrent.
Ceci Le vibrateur a une structure simple et est facile à utiliser. Il peut contrôler le fréquence et amplitude de vibration en ajustant le courant, la tension ou fréquence. Dans le domaine industriel, il est couramment utilisé dans les mangeoires pour répartir uniformément transporter les matériaux jusqu'à la chaîne de production ; Également utilisé pour les tamis vibrants aider à filtrer des matériaux de différentes tailles de particules.
Avantages de vibrateurs électromagnétiques :
1. Structure simple
2. La fréquence et l'amplitude des vibrations sont faciles à régler
3. Fonctionnement stable et fiable
4. Large applicabilité
5. Sensibilité du contrôle
6. Faible consommation d'énergie
7. Petite taille et poids léger
8. Aucun frottement mécanique
Inconvénients de vibrateurs électromagnétiques :
1. Force d'excitation limitée
2. Exigences élevées en matière d'alimentation électrique
3. Électromagnétique interférence
|

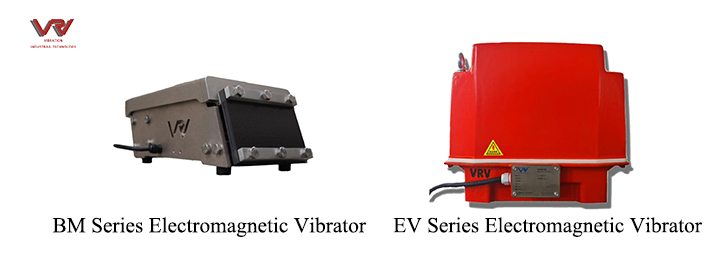

Vibrateur électromagnétique série BM |
||||||||||
|
TYPE |
Tension/V |
Courant/A |
Puissance/KW |
Poids de l'équipement/kg |
Poids de charge maximal/kg |
|||||
|
BM10 |
220 |
0,8 |
0,15 |
25 |
10 |
|||||
|
BM15 |
220 |
2.2 |
0,4 |
42 |
20 |
|||||
|
Vibrateur électromagnétique série EV |
||||||||||
|
TYPE |
Fréquence/Hz |
Courant/A |
Poids utile/Amplitude |
Poids du vibrateur/kg |
||||||
|
230V |
400V |
Max. kg/mm |
Min.kg/mm |
|||||||
|
EV100-25 |
25 |
10,5 |
5,8 |
130/1,0 |
33/3.0 |
45 |
||||
|
EV100-33 |
33 |
9,5 |
4,9 |
70/2,0 |
40/2,8 |
48 |
||||
|
EV80-50 |
50 |
5 |
3,5 |
85/0,5 |
35/1,6 |
55 |
||||
|
EV100-50 |
50 |
6 |
3,8 |
150/0,6 |
40/1,6 |
60 |
||||
|
EV120-50 |
50 |
7 |
4 |
165/0,6 |
50/1,5 |
65 |
||||
|
EV150-25 |
25 |
14 |
9 |
230/1,4 |
110/3 |
116 |
||||
|
EV150-33 |
33 |
14 |
10 |
250/1,2 |
80/2,8 |
116 |
||||
|
EV150-50 |
50 |
13 |
8 |
320/0,5 |
110/1,6 |
120 |
||||
|
EV200-33 |
33 |
15,5 |
11 |
300/1.2 |
100/2,8 |
116 |
||||
|
EV200-50 |
50 |
14 |
10 |
360/0,7 |
110/1,8 |
120 |
||||
|
EV250-33 |
33 |
16 |
11,5 |
330/1,3 |
110/3.3 |
120 |
||||
|
EV250-50 |
50 |
15 |
11 |
360/0,8 |
150/1,8 |
130 |
||||
|
EV300-25 |
25 |
20 |
18,5 |
450/1,5 |
220/3 |
260 |
||||
|
EV300-33 |
33 |
|
14,5 |
600/1 |
200/2,5 |
260 |
||||
|
EV300-50 |
50 |
|
14 |
600/0,7 |
210/1,9 |
265 |
||||
|
EV350-33 |
33 |
|
14,5 |
650/1.1 |
220/3.2 |
265 |
||||
|
EV350-50 |
50 |
|
16 |
650/0,8 |
210/2.2 |
280 |
||||
|
EV500-33 |
33 |
|
25 |
900/1,5 |
300/3,8 |
350 |
||||
|
EV500-50 |
50 |
|
22 |
700/0,8 |
300/2,3 |
350 |
||||
|
EV1000-33 |
33 |
|
45 |
1650/1,5 |
700/3,8 |
700 |
||||
|
EV1000-50 |
50 |
|
42 |
1200/1,0 |
550/1,8 |
750 |
||||
Le auge de transport du convoyeur vibrant
En général, il existe deux types d'auge : l'une est une auge rectangulaire, l'autre est auge tubulaire.
|
|

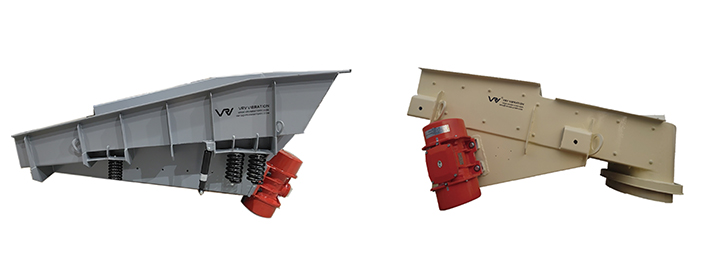

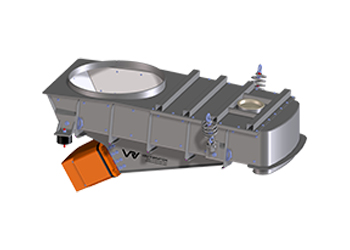

Alimentateur vibrant à auge rectangulaire a une grande capacité de transport, souvent utilisée dans le transport à grande échelle applications telles que le verre, les mines, le charbon et d'autres industries |
|
|
Processus d'alimentation vibrante tubulaire les matériaux sont plus doux et l'alimentation est plus précise, souvent à l'aide d'électromagnétiques vibrateurs |

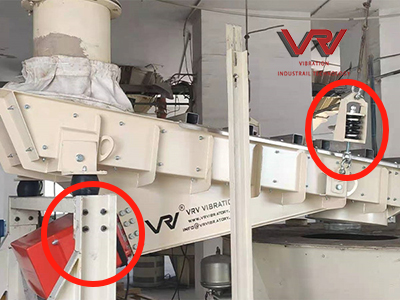

Le Méthode de support du convoyeur vibrant
Là existe trois principales méthodes de support pour les alimentateurs vibrants
|
1 Suspendu |
|
|

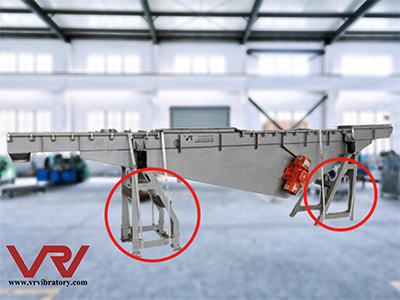

2 Support |
|
|
3 Suspension et support |
|

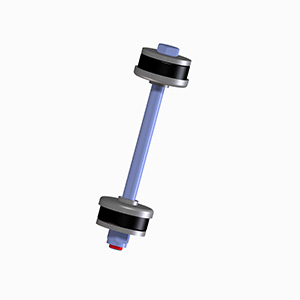

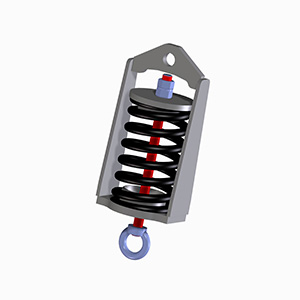

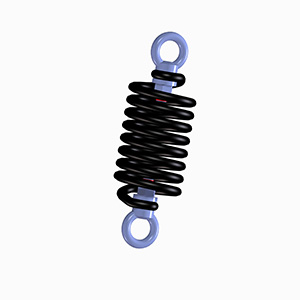

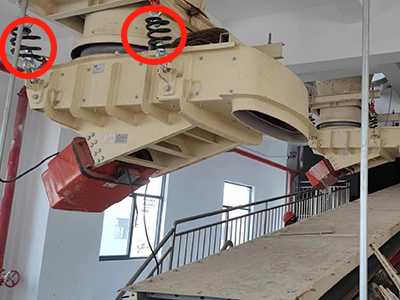

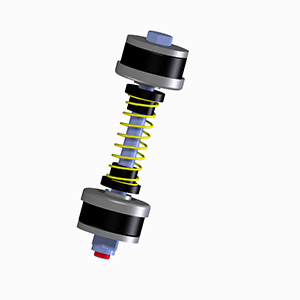

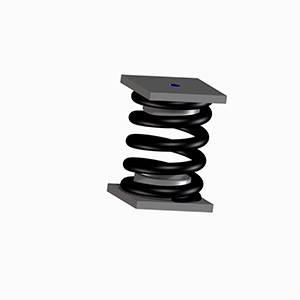

Le Ressorts et suspension du convoyeur vibrant
Le série de convoyeur vibrant
|

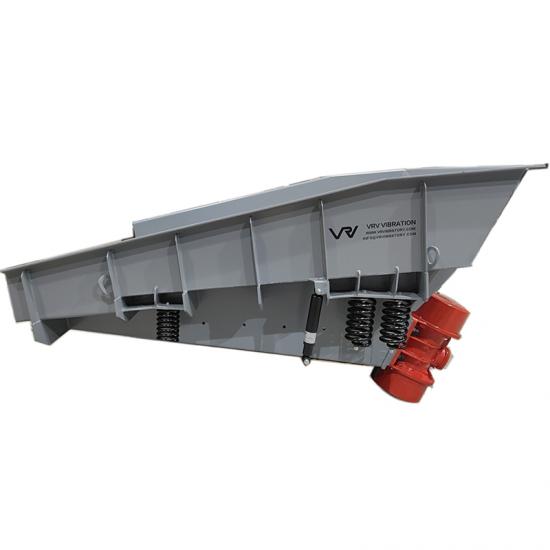

Grâce à l'alimentateur vibrant, le typique, ont une large gamme de tailles, sont généralement utilisés pour transporter des blocs matériaux granulaires et en poudre. |
|
|

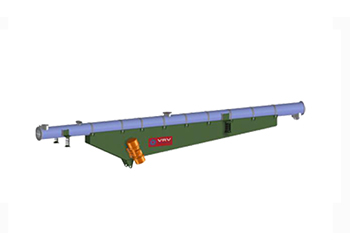

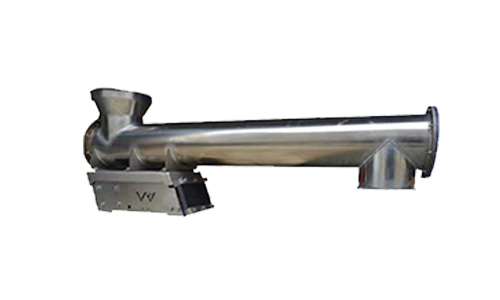

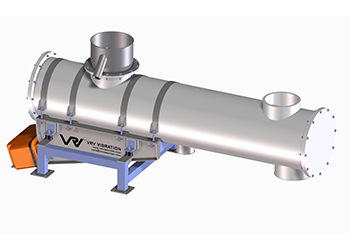

Alimentateur à tube vibrant, doté un plateau tubulaire, il permet de transporter les matériaux avec plus de précision. |
|
|

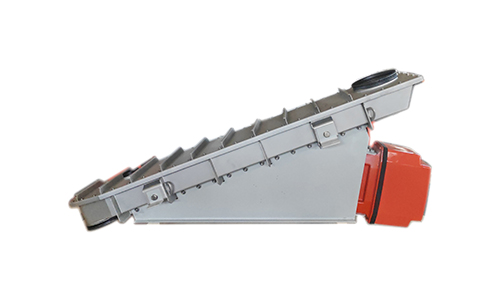

Petite vibration électromagnétique convoyeur, généralement utilisé dans les scènes qui nécessitent peu de capacité de transport et de haute précision, adapté aux industries de la médecine chimique alimentaire, etc. allumé. |
|
|
Alimentateur vibrant long, doté de longue distance de transport jusqu'à 15 m, généralement utilisé dans le charbon, le ciment et les minéraux industries, structure simple, sans entretien. |
|
|

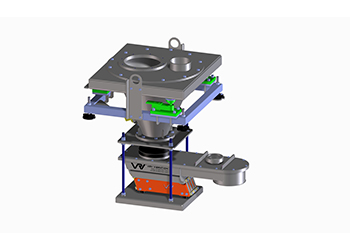

Alimentateur peseur vibrant, qui est un petit alimentateur vibrant électromagnétique équipé d'un ensemble de pesées Système, généralement utilisé dans le domaine de l'industrie chimique, qui a des caractéristiques spéciales exigences en matière de pesée et d'alimentation précise. |
|
|

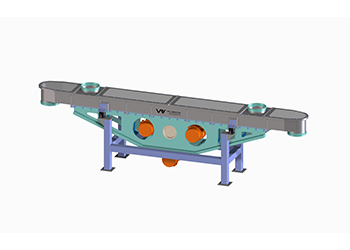

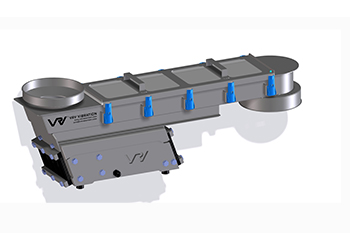

Alimentateur à sens inverse, qui dispose de deux ports de décharge dans des directions opposées. Il peut changer de direction facilement selon vos besoins, vous aide à économiser considérablement de l'espace. |
|
|

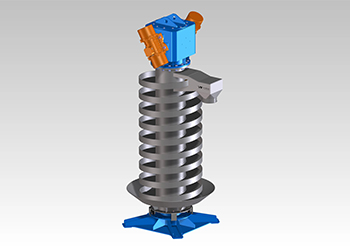

Alimentateur vibrant vertical, qui peut transporter des matériaux verticalement. Pendant le processus de transport, les matériaux peuvent être chauffé ou refroidi. |
|
|
VRV, un vibromasseur professionnel Le fabricant d'équipement peut personnaliser l'alimentateur vibrant en fonction de votre exigence particulière, fournissant toutes sortes de dispositifs de manutention appliqués dans diverses scènes de travail. |
|
Comment choisir le convoyeur vibrant le plus adapté ?
1, Connaître les informations sur le matériel transporté et les exigences de l'appareil. (Cliquez ici pour en savoir plus)
2, Le vibrateur est la partie centrale du chargeur vibrant. Choisir un vibrateur puissant qui a une force de vibration stable et une longue durée d'utilisation ou choisit un vibrateur faible qui a un prix bon marché mais une faible force de vibration, un entretien fréquent qui fait perdre du temps et de l'argent, je crois que tu peux faire le bon choix.
3, Le service après-vente est la garantie d'utilisation du produit, vous devez confirmer avec le fabricant à ce sujet avant de signer le contrat.
4, Enquêter sur les informations sur les fournisseurs, donner la priorité aux fabricants par rapport aux intermédiaires, et découvrez les cas de projets liés aux produits associés.
Le raison pour laquelle vous choisissez le convoyeur vibrant dans VRV ?
1, En choisissant un vibromasseur bon marché et de faible qualité, vous passeriez plus de temps et de l'argent pour l'entretenir. Il ne peut même pas vibrer pour bien transmettre. Arrêtez de faire ça !
⢠Noyau de préhension VRV Technologie en vibrateur électromagnétique, qui peut fournir une stabilité et une longue durée force de vibration et vous aide à bien transporter le matériau sans entretien.
⢠Les experts VRV savent comment concevoir la structure et la forme de l'auge, ainsi que l'angle d'installation du vibrateur, afin d'améliorer l'efficacité du transport sans endommager le emplacement.
2, VRV peut vous offrir le prix le plus compétitif. VRV est une fabrication en Chine afin que nous ayons notre propre équipe de service et notre propre ligne de production, et que nous puissions minimiser coûts de production dans la mesure du possible.
3, VRV fournit au moins un an d'assurance qualité et permanent support technique. Vous pouvez nous demander de l'aide à tout moment.
4, VRV a une expérience riche et possède une grande part de marché en général industries notamment dans les industries du verre, de l’alimentation, de la chimie et des mines de charbon. Nous ont été impliqués dans de nombreux projets à travers le monde.

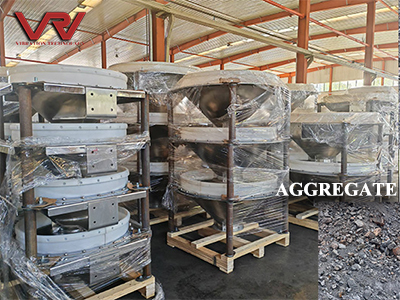

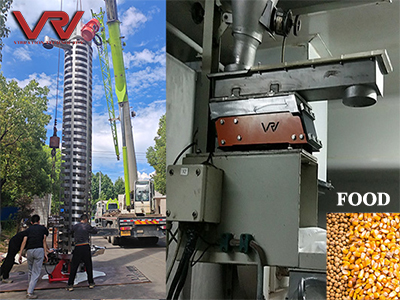

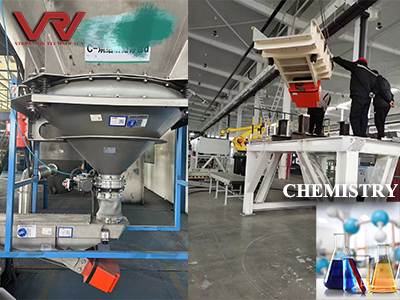

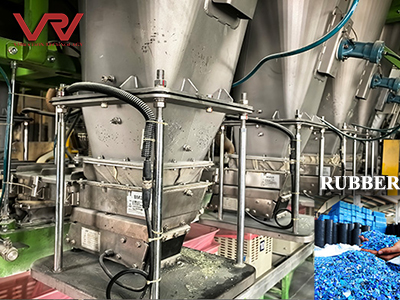

Le application du convoyeur vibrant dans diverses industries
