Alimentateur vibrant électromagnétique compact

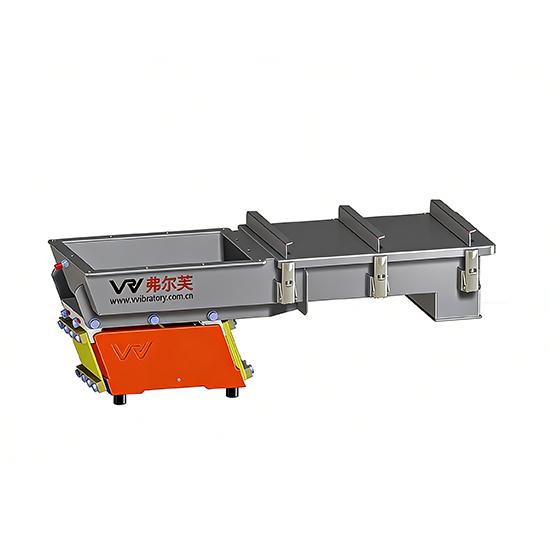

Présentation du doseur vibrant électromagnétique compact

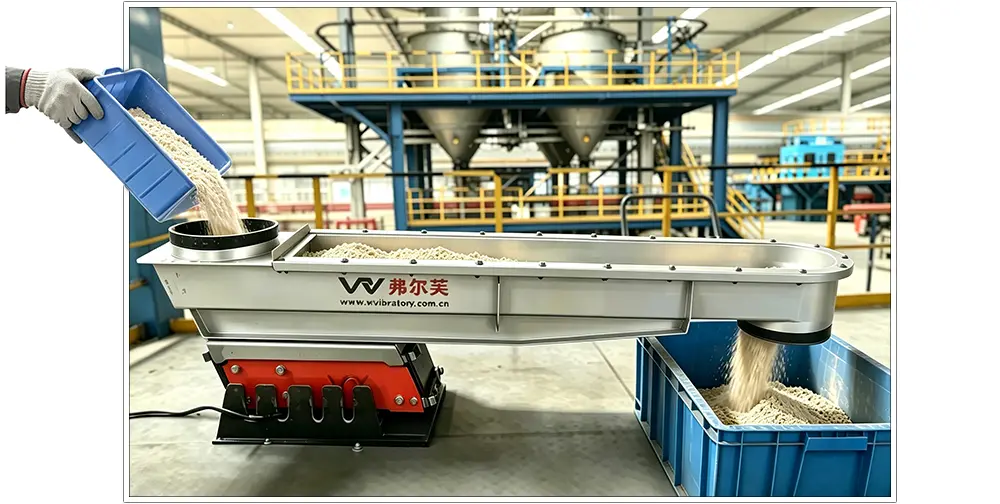

Le doseur vibrant électromagnétique compact est une solution précise, peu encombrante de dosage et d’alimentation alimentée par une excitation électromagnétique et renforcée par des ressorts à lames en fibre de carbone. Comparé aux doseurs conventionnels, cet appareil permet une action de démarrage et d’arrêt ultra-rapide ainsi qu’un réglage continu du débit d’alimentation. Les versions à auge et tubulaires sont disponibles en option pour répondre aux diverses exigences de transport des poudres à écoulement libre, des granulés fins et des petits solides en vrac. Fabriqué avec un matériau optionnel en acier inoxydable poli miroir, le doseur vibrant électromagnétique compact répond aux normes d’hygiène pour les applications alimentaires et chimiques. Son faible encombrement permet une intégration parfaite dans les lignes de production automatisées confinées, les machines d’emballage et les systèmes de pesage et de dosage par lots. Caractérisé par un fonctionnement silencieux et un faible nombre de pièces d’usure, il assure une alimentation stable et homogène des matériaux tout en réduisant considérablement la charge de maintenance quotidienne.

Principe de fonctionnement du doseur vibrant électromagnétique compact

Le doseur vibrant électromagnétique compact fonctionne selon le principe de la vibration par résonance électromagnétique. Entraîné par un vibrateur électromagnétique de précision, l’équipement génère une force magnétique intermittente haute fréquence qui attire et libère continuellement l’auge ou le tube d’alimentation. Équipé de ressorts à lames en fibre de carbone haute résistance, le système de résonance forme un cycle de vibration stable avec une faible consommation d’énergie et une absence totale d’usure mécanique. Pendant le fonctionnement, la vibration uniforme à micro-amplitude projette les matériaux vers l’avant selon une trajectoire parabolique, réalisant un transport continu, fluide et quantitatif des poudres et des granulés. La vitesse d’alimentation peut être réglée en continu en modifiant la fréquence et l’amplitude des vibrations via le contrôleur. Sans pièces rotatives, sans moteurs et sans structures de transmission mécaniques, le doseur assure un démarrage et un arrêt instantanés, un dosage de haute précision et un fonctionnement stable à long terme pour les lignes de production automatisées.

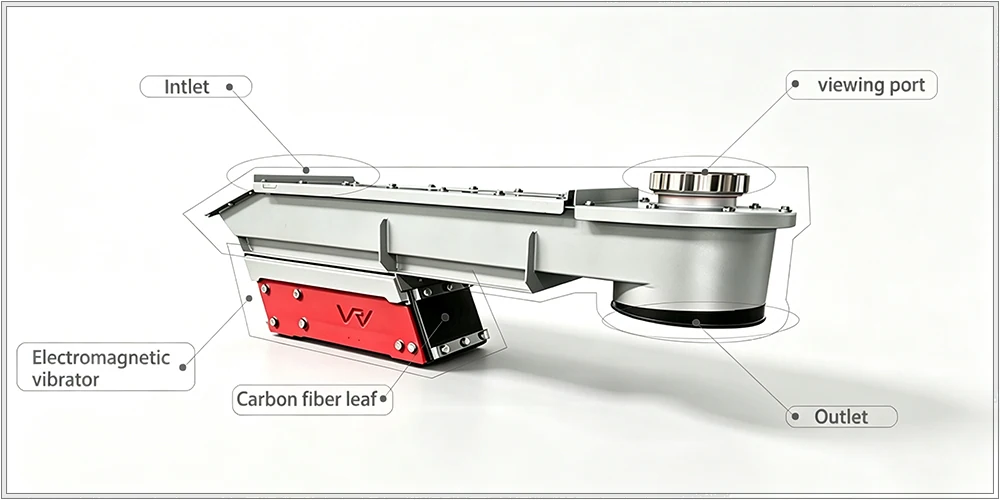

Composants du doseur vibrant électromagnétique compact

• Vibrateur électromagnétique: VRV BM Le vibrateur électromagnétique est la source de vibration principale du système d’alimentation compact. Il adopte une structure d’entraînement par résonance électromagnétique avec des ressorts à lames en fibre de carbone haute performance

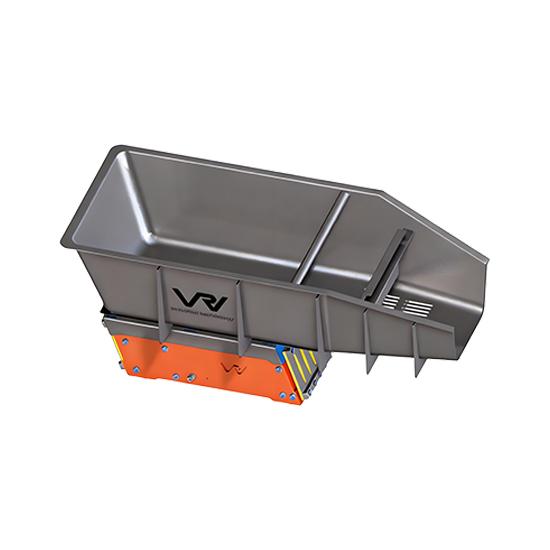

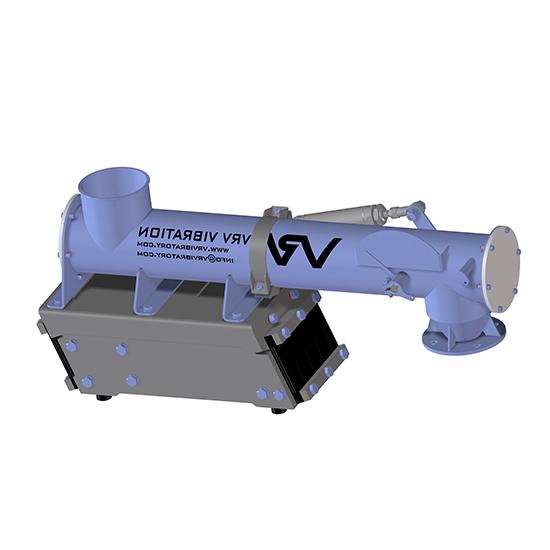

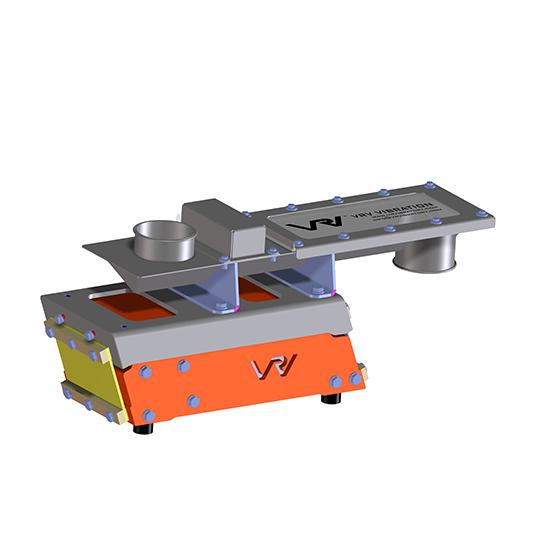

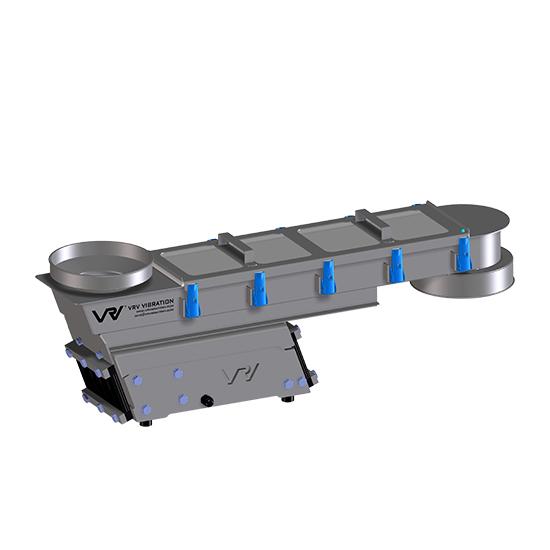

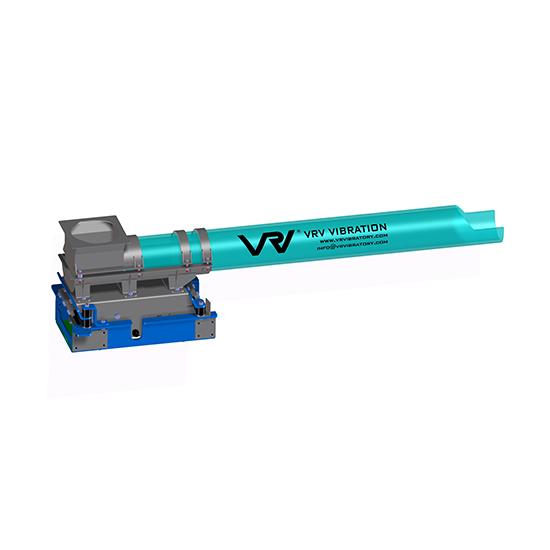

• Auge et tube : L’auge d’alimentation ou le corps tubulaire est la partie de transport des matériaux du doseur électromagnétique, Il est fabriqué en acier inoxydable, acier au carbone ou matériaux non métalliques de haute qualité avec un traitement de surface raffiné. Les structures de type auge et de type tube sont toutes deux disponibles pour s’adapter à différents matériaux tels que les poudres, les granulés et les petits solides en vrac.

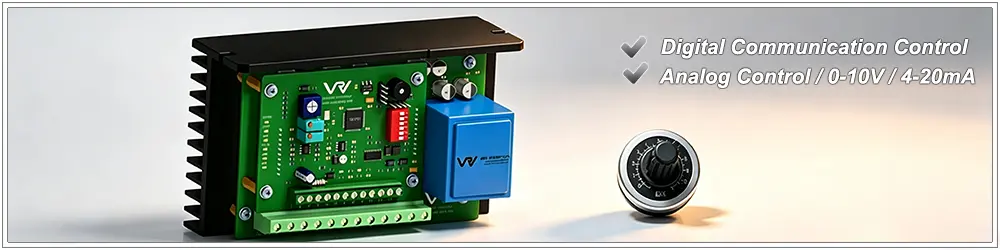

• Contrôleur : contrôleur de vibration industriel VRV Le contrôleur de vibration industriel VRV est l’unité de réglage intelligente qui régule l’état de fonctionnement du doseur. Il ajuste précisément l’amplitude de vibration en continu, permettant un contrôle flexible de la vitesse d’alimentation et du débit des matériaux.

Principaux avantages du doseur vibrant électromagnétique compact

• Petite taille et poids léger : Comparés aux autres types de doseurs, les petits doseurs vibrants électromagnétiques possèdent une structure compacte, n’occupent pas beaucoup d’espace et sont faciles à installer et à utiliser dans les endroits où l’espace est limité.

• Structure simple : L’équipement ne possède pas de composants complexes de transmission mécanique et se compose principalement de plusieurs pièces essentielles, ce qui lui confère une grande fiabilité de fonctionnement et de faibles coûts de maintenance.
• Économie d’énergie : L’entraînement électromagnétique est relativement économe en énergie et permet de réduire la consommation énergétique ainsi que les coûts de production lors d’un fonctionnement prolongé.
• Alimentation uniforme : Grâce à un contrôle précis des vibrations, les matériaux peuvent être transportés en continu, de manière régulière et homogène vers les équipements en aval, garantissant la stabilité du processus de production et la qualité des produits.
• Quantité d’alimentation contrôlable : L’approvisionnement en matériaux peut être contrôlé avec précision en ajustant la fréquence et l’amplitude des vibrations afin de répondre aux besoins des différents processus de production.

• Forte adaptabilité : Pour différents types de matériaux, tels que les poudres, les particules, les blocs, etc., ils peuvent être transportés tant que leurs propriétés physiques le permettent.

 Directives de sélection et principaux paramètres techniques

• Capacité d’alimentation : Déterminez la capacité d’alimentation requise selon les besoins de production et sélectionnez le modèle approprié de doseur. La capacité de production générale est calculée en fonction de la densité apparente du matériau. Lors du transport de matériaux pulvérulents, sa capacité de transport peut diminuer.

• Distance de transport : Distance centrale entre l’entrée et la sortie.

• Informations sur les matériaux en vrac : Nom, granulométrie, densité apparente, etc.

• Forme : type auge ou tube, ouvert ou fermé ?

• Matériau de construction : acier inoxydable, acier doux ou autre matériau non métallique

• Traitement de surface : revêtement de peinture, sablage, polissage ou finition miroir ?

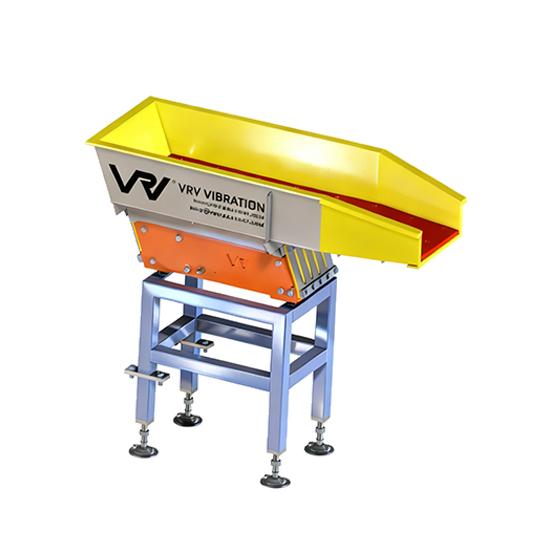

• Méthode d'installation : selon le site réel et les exigences du procédé, des méthodes d'installation suspendue ou sur support peuvent être sélectionnées afin de garantir une installation solide de l'équipement et un fonctionnement stable.
• Mode de contrôle : selon les exigences du niveau d'automatisation de la production, choisissez un boîtier de commande ordinaire adapté pour réaliser un réglage manuel continu, ou un boîtier de commande automatique adapté pour réaliser un réglage manuel et automatique.

Pour toute question plus spécifique, n'hésitez pas à contacter VRV.

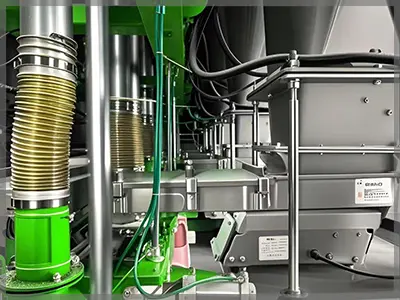

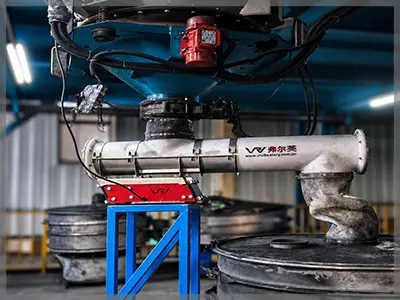

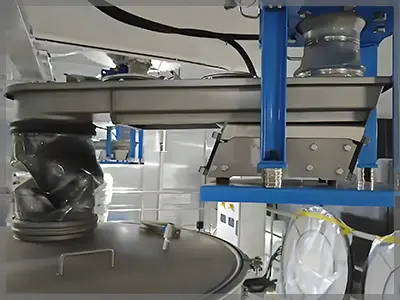

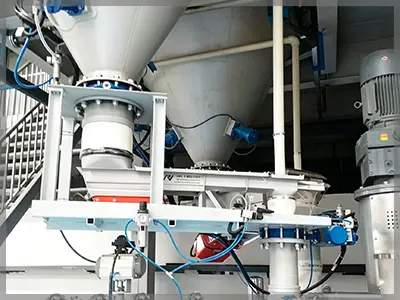

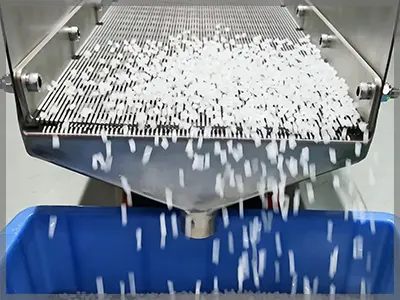

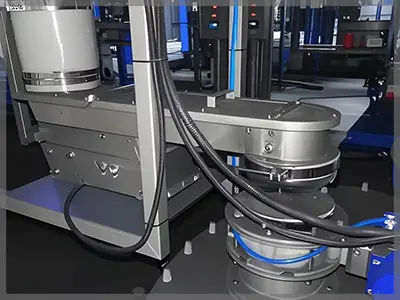

Application et site de fonctionnement du doseur électromagnétique vibrant compact

FAQ

Q1 :Quels matériaux votre doseur électromagnétique vibrant compact peut-il traiter ? R1 :Nos doseurs vibrants compacts conviennent aux poudres fines, aux matériaux granulaires et aux petits matériaux en vrac en blocs, notamment les poudres alimentaires, les matières premières chimiques, les granulés plastiques, les poudres minérales, etc. Ils ne conviennent pas aux matériaux humides et collants qui s'agglomèrent facilement.

Q2 :Pourquoi est-il appelé « compact » ? Quel est son avantage en matière de gain d'espace ? R2 :Il adopte une structure d'entraînement électromagnétique à résonance, sans moteur vibrant volumineux. La hauteur et la longueur globales sont réduites de 30 % par rapport aux doseurs vibrants traditionnels à moteur, ce qui permet une adaptation parfaite aux petits silos, aux lignes de production de laboratoire et aux espaces d'installation confinés.
Q3 :Puis-je basculer entre une commande manuelle par potentiomètre et une commande automatique par communication PLC ? R3 :Oui. Notre contrôleur associé dispose d'interfaces de signaux analogiques et numériques, vous pouvez changer le mode de fonctionnement sur site selon les besoins de production.

Q4 :La surface de contact en acier inoxydable est-elle standard ? Peut-elle être personnalisée ? R4 :Le matériau standard est l'acier inoxydable 304 pour l'auge de matériau. L'acier inoxydable 316L est disponible en option pour les industries chimiques corrosives, alimentaires et pharmaceutiques. Le cadre extérieur en acier au carbone est standard.

Q5 :Quelle est la durée de vie du noyau du vibrateur électromagnétique ?

Certificat et qualification du fabricant de doseurs vibrants

En tant que fabricant chinois d'origine leader de doseurs électromagnétiques vibrants compacts avec des capacités complètes de R&D et de production en interne, VRV fournit des solutions d'alimentation fiables aux clients du monde entier. Notre usine fonctionne selon un système strict de gestion de la qualité ISO, et tous nos doseurs ainsi que leurs systèmes de commande associés disposent de certifications internationales complètes, notamment CE, ATEX, les homologations antidéflagrantes CNEX, ainsi que les certifications alimentaires FDA et LFGB, prenant en charge à la fois les modèles standard et les conceptions personnalisées pour diverses industries mondiales de traitement automatisé des matériaux en vrac.
