Arrêtez les fuites de poussière et les engorgements : comment un alimentateur vibrant à moteur étanche stabilise votre chaîne de production

À l'étape d'alimentation d'une ligne de produits en vrac, les problèmes sont faciles à mal interpréter. Un poste de travail poussiéreux, une trémie qui continue de former des voûtes au-dessus de sa sortie ou un concasseur qui disjoncte sous une charge irrégulière sont souvent attribués à l'équipement en aval, alors que la véritable cause se situe au niveau du alimentateur.

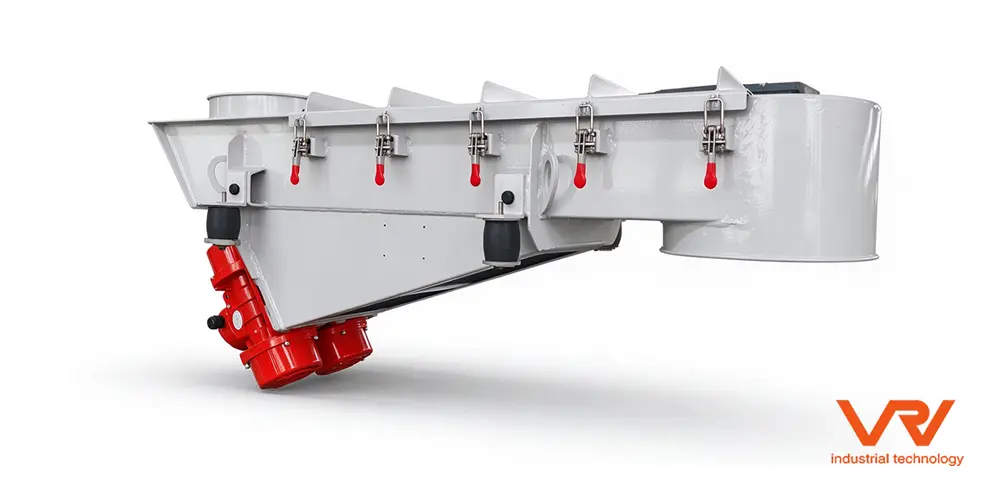

Un alimentateur vibrant à moteur étanche résout ces problèmes à la source. Il associe une auge étanche aux poussières et deux moteurs vibrants qui maintiennent le matériau en mouvement vers l'avant dans un flux contrôlé et régulier. Dans cet article, nous examinons les problèmes d'alimentation les plus courants, la manière dont un alimentateur vibrant motorisé répond à chacun d'eux et les points à vérifier lors de la spécification d'un modèle pour votre ligne.

1. Trois problèmes d'alimentation qui ralentissent discrètement votre ligne

1.1 Fuites de poussière et déversements

Les alimentateurs à auge ouverte, les points de transfert non couverts et les brides d'entrée ou de sortie mal raccordées laissent s'échapper des fines dans l'usine. Les conséquences vont au-delà d'un sol poussiéreux :

• perte de produit et consommation accrue de matière ;

• travaux de nettoyage et temps d'arrêt liés au nettoyage ;

• problèmes de conformité environnementale et d'exposition aux poussières ;

• risque de contamination croisée, en particulier pour les poudres et les matières hygiéniques ou chimiques ;

• usure accélérée des moteurs, des roulements et des courroies à proximité.

La poussière apparaît généralement à l'interface entre la trémie, l'alimentateur et l'équipement suivant, car les vibrations et l'écoulement des matières expulsent les fines particules par la moindre interstice.

1.2 Bourrages, colmatage et voûtement en trémie

Les matières fines, humides, collantes ou fibreuses ont tendance à s'agglutiner dans la trémie et l'auge. Le matériau forme une voûte ou un pont au-dessus de la sortie, le flux pulse au lieu de s'écouler régulièrement et, parfois, le canal se bloque complètement. Les opérateurs passent alors du temps de production à ratisser, piquer ou nettoyer l'auge manuellement.

Les causes courantes incluent :

• des matériaux qui ont tendance à adhérer ou à s'agglomérer ;

• des zones mortes dans l'auge où le matériau se dépose ;

• des pièces mobiles internes, telles que des pales de vis, qui peuvent se bloquer sur des mottes ou des corps étrangers ;

• des vibrations insuffisantes pour maintenir le matériau en vrac fluide et en mouvement vers la sortie.

1.3 Un débit d'alimentation instable qui surcharge l'équipement en aval

Lorsque l'alimentateur livre le matériau par à-coups, chaque machine en aval absorbe cette charge inégale : les concasseurs subissent des surcharges intermittentes, les cribles traitent des profondeurs de couche irrégulières, et les courroies et mélangeurs enregistrent des pics et des creux répétés. Cela augmente la consommation d'énergie, accélère l'usure et raccourcit la durée de vie de l'équipement en aval. La ligne fonctionne alors en deçà de sa capacité stable, même si la trémie d'alimentation en amont semble pleine.

2. Qu'est-ce qu'un alimentateur vibrant à moteur étanche

Un alimentateur vibrant à moteur utilise un ou plusieurs moteurs vibrants montés sous l'auge comme source d'excitation. Dans une conception à deux moteurs, les deux moteurs tournent dans des directions opposées. Leurs forces centrifuges horizontales s'annulent, tandis que les composantes verticales s'additionnent et se combinent en un mouvement vibrant rectiligne (linéaire) le long de l'angle de l'auge.

Le matériau dans l'auge est soulevé et poussé vers l'avant de manière répétée par cette vibration, s'évacuant par la sortie en un flux continu et régulier. Un alimentateur vibrant étanche place cette auge à l'intérieur d'un corps étanche doté d'un couvercle amovible, de sorte que le flux de matière est confiné depuis la bride d'entrée jusqu'à la sortie d'évacuation.

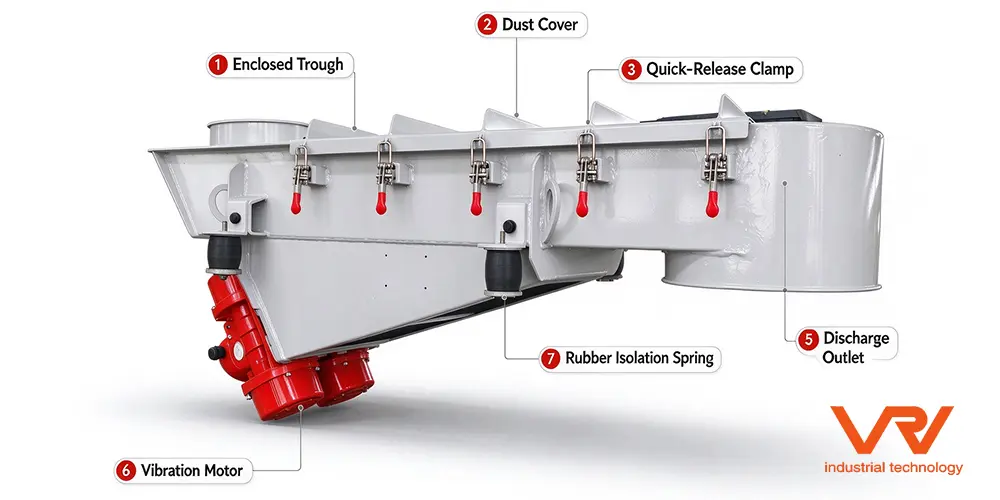

Les composants typiques comprennent :

• un corps d'auge en acier soudé, en acier de construction, en acier anti-usure ou en acier inoxydable sur demande ;

• deux moteurs vibrants fixés sous l'auge ;

• des ressorts de suspension en caoutchouc qui portent l'auge et isolent les vibrations du châssis de support ;

• un couvercle supérieur étanche maintenu par des pinces à genouillère à ouverture rapide ;

• des brides d'entrée et de sortie pour le raccordement flexible à la trémie et à l'équipement en aval ;

• des anneaux de levage et des nervures de renfort pour l'installation et la rigidité structurelle ;

• un variateur de fréquence optionnel (VFD) pour ajuster le débit d'alimentation en modifiant la fréquence de vibration.

Comparé à un alimentateur électromagnétique, un modèle à moteur offre une amplitude plus importante et est mieux adapté aux flux de vrac lourds, aux grandes auges et aux matériaux abrasifs, tout en permettant un débit réglable par le contrôle de la vitesse.

3. Comment l'alimentateur vibrant à moteur étanche VRV résout chaque problème

3.1 Un corps étanche retient la poussière à l'intérieur

La goulotte fermée et le dessus recouvert contiennent le matériau tout au long du parcours d'alimentation. Les raccordements à bride au niveau de l'entrée et de la sortie sont conçus pour des accouplements flexibles et étanches aux poussières avec la trémie située au-dessus et le convoyeur, le concasseur ou le mélangeur situé en dessous. Il en résulte un point de transfert plus propre : moins de poussière en suspension dans l'air, moins de matériau déversé autour de la machine et un risque de contamination réduit en provenance de l'extérieur du processus.

Cette disposition étanche est particulièrement adaptée aux poudres, aux granulés chimiques, aux minéraux, aux matériaux recyclés et à d'autres produits en vrac où le contrôle de la poussière ou la pureté des matériaux est importante.

3.2 La vibration continue empêche la formation de ponts et les engorgements

La vibration linéaire maintient le matériau actif à l'intérieur de la goulotte et brise les voûtes tassées qui se forment dans les trémies et les canaux. Étant donné qu'un alimentateur vibrant ne comporte pas de pale de vis interne, de palette ou de poche rotative, il n'y a aucun mécanisme susceptible de se bloquer sur un agglomérat, un corps étranger ou un enchevêtrement de fibres. Le matériau avance par vibration plutôt d'être poussé par une pièce rotative, ce qui réduit le risque de blocage mécanique.

Lorsque le matériau est humide ou collant, la géométrie de la goulotte, le choix du revêtement et les paramètres de vibration peuvent être adaptés au matériau en vrac réel lors de l'ingénierie, de sorte que le canal d'écoulement reste ouvert au lieu d'accumuler des résidus.

3.3 L'écoulement uniforme stabilise toute la ligne aval

Au lieu de faire des à-coups, le chargeur décharge le matériau à un débit régulier que le concasseur, le crible, le transporteur à bande ou le mélangeur peut absorber en continu. Une profondeur d'alimentation constante maintient l'équipement en aval près de sa charge nominale, lisse les pics de puissance et réduit l'usure causée par des cycles de surcharge répétés. C'est ainsi qu'un chargeur bien adapté protège l'investissement réalisé dans le reste de la ligne de production.

Le débit d'alimentation peut être ajusté en fonction du processus : la modification de la fréquence de vibration via un variateur de fréquence optionnel, ou l'ajustement des réglages des blocs excentriques sur les moteurs vibrants, permet d'adapter le rendement à la capacité du concasseur, aux exigences de dosage ou à la vitesse en aval.

3.4 Les ressorts de suspension en caoutchouc réduisent les vibrations transmises et le bruit

La auge repose sur des ressorts d'isolation en caoutchouc plutôt que sur un support de châssis rigide. Ces ressorts soutiennent le corps vibrant tout en isolant la majeure partie des vibrations de la structure porteuse, ce qui limite les vibrations transmises au châssis de l'usine, aux machines adjacentes et au plancher du bâtiment, et aide à réduire le bruit de fonctionnement par rapport à un agencement non isolé. Les ressorts simplifient également l'installation à la fois posée et suspendue, selon la disposition au-dessus et en dessous du chargeur.

3.5 Un couvercle à ouverture rapide simplifie l'inspection et la maintenance

Le couvercle supérieur est fixé par une rangée de grenouillères à attache rapide qui s'ouvrent sans outils. Les opérateurs peuvent soulever le couvercle pour inspecter le flux de matière, nettoyer les résidus, remplacer les plaques d'usure ou vérifier l'intérieur de la auge, puis le fermer et le sceller à nouveau rapidement. Un alimentateur vibrant comporte peu de pièces d'usure par rapport aux alimentateurs à vis ou rotatifs : il n'y a pas de spires de vis, de poches de chaîne ou de valves rotatives à entretenir, ce qui rend l'entretien courant bref et prévisible.

4. Options de construction que vous pouvez spécifier

Pour s'adapter à différents matériaux et dispositions de lignes, un alimentateur vibrant à moteur fermé peut être configuré autour des points suivants :
